上海大众途安1.8T轿车右前雾灯有时亮有时不亮故障排除技术方法

故障现象：上海大众途安(Touran)1.8T轿车，右前雾灯有时亮有时不亮。

故障排除：首先询问驾驶员得知，曾把左前雾灯灯泡换到右前面，右前雾灯好了，左前雾灯却犯了同样的毛病。先对左前雾灯灯泡进行了检查：直接接到蓄电池，亮度正常，把该灯泡装回到左前雾灯灯座上再打一前雾灯开关，灯泡不亮，在灯座上也测量不到电压。途安汽车雾灯系统电路如图5-56所示。

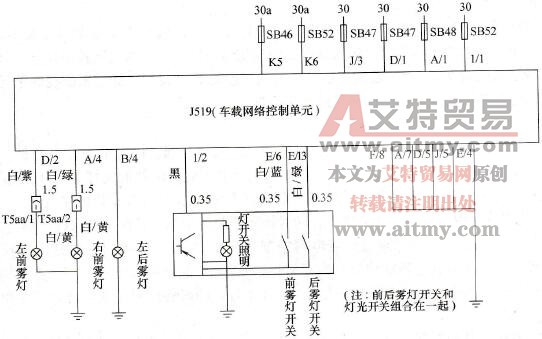

图5-56 途安雾灯系统电路图

从线路图可知，当前雾灯开关接上后，它给了J519（车载网络控制单元）一个请求工作信号，J519根据这个请求，对两个前雾灯分别输出二路工作电流。按图查到T5aa/1插座，测不到电压，再向上查到J519上的插头D/2也无电压，此时右前雾灯是亮的，在J519的A/4插头上能测到电压。说明前雾灯开关请求工作的信号已被J519接收，右前雾灯被点亮就是J519进入工作状态的一个标志，而左前雾灯却不能接收到J519的输出电流。

于是在J519的D/2这一插头上引入30号常火线，并在左前雾灯灯座上接上一个小灯泡，小灯泡是亮的。为防止此线上有虚接的地方，再接上一个远光前照灯，也是亮的。把原来那只拆下来的左前雾灯灯泡接上去的时候，却不亮。用万用表测量它的通断时，测得到了一个53Ω（冷态的阻值），而这个阻值却远高于55W雾灯0.6Ω（冷态）阻值。当然用它直接接在蓄电池上也是不会亮的。当把所有线路恢复原样，在打开前雾灯开关的情况下，用一个新的前雾灯灯泡（在蓄电池上试验时是亮的）换下那个有问题的灯泡时，右前雾灯是亮的，左前雾灯还是不亮，再测它的电压还是没有电压。在把前雾灯开关闭后再打开时，左右前雾灯都亮的。这是途安车上雾灯和其他行驶灯的一个特点，当用灯电路发生断路或短路时，J519车载网络控制单元在经过短暂冷（灯泡不工作），热（灯泡工作）检测后，会自动切断该灯泡所在电路电流的供应。这也是在电路图中或车上找不到雾灯熔丝和雾灯继电器的原因。

维修小结：故障在前雾灯灯泡上，它们的灯光负载，有些是在J519工作范围内，大多数都不在J519工作范围内，因此灯光就会出现有时亮有时不亮现象，再加上途安车J519车载网络控制单元的智能控制方法，导致故障比较奇特。

必须注意的是，在对前雾灯供应电源检测时，若用一个小灯泡或者说试一下电压是否存在或者说去替代左前雾灯，J519也都不能对小灯泡供应电流。这也就是说，当电路中出现不正常的负载时，J519控制单元同样也会拒绝供电。

在前雾灯发生故障时，组合仪表中间的显示屏会用文字显示这个故障，同时也切断了左前雾灯的电源供应。当故障排除后，冷热检测没有发现有不正常情况，仪表显示屏的“故障显示文字”会被自动删除，同时恢复对左前雾灯的供电。
