奔驰W220 S320轿车音频系统电话、CD以及语音控制系统故障排除技术方法

来源:艾特贸易2017-12-20

简介奔驰 W220 S320 轿车音频系统只有收音机正常,电话、 CD 以及语音控制系统均不正常 故障现象:奔驰 W220S320 轿车当启动 COMMAND 主机使用音频时,只有收音机正常(有声音),电话、 CD 以

奔驰W220 S320轿车音频系统只有收音机正常,电话、CD以及语音控制系统均不正常

故障现象:奔驰W220S320轿车当启动COMMAND主机使用音频时,只有收音机正常(有声音),电话、CD以及语音控制系统均不正常(无声音)。

故障诊断:询问驾驶员得知,该故障并不是一直存在,有时也一切正常。根据DDB系统的特性进行分析,因为DDB系统的光纤数据线呈环路状态(如图5-53所示)。从图中得知,在DDB系统中如果有光纤中断,或某个控制单元损坏,都能导致在中断的线路或损坏的控制单元之后的某个控制单元无法正常的接收到数据。

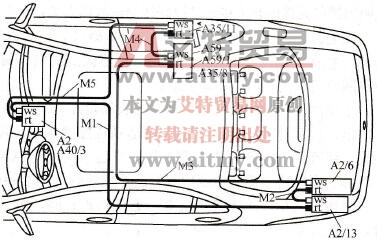

DDB系统光纤数据线

5-53    DDB系统光纤数据线

于是使用STAE2000诊断仪对整个音频系统做了检测,显示故障码为:N1111 DDB主控模块和某一个DDB组件之间不能进行数据传输(THE COMPonENT AT LOCAT10N 2REPORTS AFAUL TIN HE DDB RING)。因为当前显示的是位置2的元件,于是查看数据流,发现是CD。又使用STAR2000尝试进入CD控制单元,发现控制单元有时可以通信,但有时不行(在可以通信的时候,音频一切正常,在无法通信时,故障如上所说)。

CD上的光纤插头拔掉,然后把这个插头上的两根光纤对接(使用专用的插头),发现除了没有CD功能之外,DDB系统的其他功能一切正常,从而断定CD损坏。

更换一个CD,恢复光纤线路后试车,一切工作正常。

(部分原创文章应编辑稿费需求,每篇需要收取2元的稿费,如需查看全文请联系客服索取,谢谢理解!在线客服:艾特贸易网客服为您服务
