B10白铜厚板的焊接工艺

来源:艾特贸易2018-01-19

简介以船用管系及附件的 B10 白铜厚板焊接为例,厚壁管管径为Φ4 19~ Φ 914mm ,壁厚 19mm ,母材化学成分见表 7-37 。 表 7-37 母材及焊材熔敷金属化学成分(质量分数, % ) (1) 焊接工艺试验

    以船用管系及附件的B10白铜厚板焊接为例,厚壁管管径为Φ419~Φ914mm,壁厚19mm,母材化学成分见表7-37

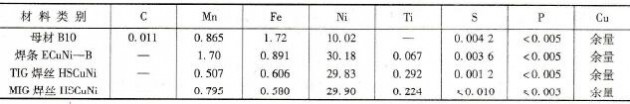

    7-37    母材及焊材熔敷金属化学成分(质量分数,%

母材及焊材熔敷金属化学成分

   (1)焊接工艺试验  B10试板尺寸δ20mm×350mm×150mm,开30°单V形坡口。选用SMAW、手工TIG、半自动和自动MIG四种焊接方法进行对接平焊,选用焊接材料化学成分见表7-37。试板坡口及两侧15mm范围内清理到位后进行不预热焊,保持层温≤150℃。焊接参数见表7-38

    7-38    试板焊接参数

试板焊接参数

    SMAW焊电弧电压12~14V是不可能的,疑为22~24V之误——编者注。

   (2)试验结果分析焊缝经RT探伤,TIGSMAW为Ⅰ级,但点状气孔稍多;半自动和自动MIG为Ⅱ级,也是点状气孔稍多。接头力学性能、硬度和金相组织见表7-39、表7-40和表7-41。可见四种焊接方法接头性能和组织基本一致,均可达到产品要求。

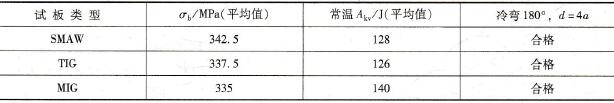

    7-39    接头力学性能试验结果

接头力学性能试验结果

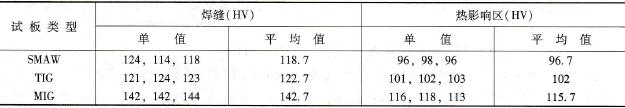

    7-40    接头硬度试验结果

接头硬度试验结果

    7-41    接头金相组织

接头金相组织
