如何选择钛及钛合金的焊接坡口

来源:艾特贸易2018-01-19

简介(1) 氩弧焊(含 TIG 焊、 MIG 焊) 推荐钛及钛合金的氩弧焊焊接坡口见表 9-3 。 表 9-3 推荐钛及钛合金氩弧焊的焊接坡口 (2) 等离子弧焊 熔透型微束等离子弧焊对δ 3mm 板可开 I 形坡口,δ

    (1)氩弧焊(含TIG焊、MIG焊)  推荐钛及钛合金的氩弧焊焊接坡口见表9-3

    9-3    推荐钛及钛合金氩弧焊的焊接坡口

推荐钛及钛合金氩弧焊的焊接坡口

   (2)等离子弧焊  熔透型微束等离子弧焊对δ<3mm板可开I形坡口,δ>3mm板可开V形坡口;穿透型等离子弧焊一次可穿透12mm,故δ<12mm板可开I形坡口,δ>12mm板可开V形或U形坡口,钝边则宜加大到6~8mm,坡口角则减小到60°左右(TIG焊时为70°~ 90°)。薄板对接时装配要求高,如结构条件允许,建议δ<0.25mm板的对接采用如图9-2所示的卷边接头。

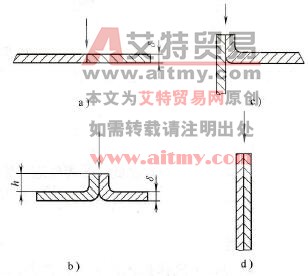

薄板等离子弧焊接头形式

    9-2    薄板等离子弧焊接头形式

   a)I形对接b)卷边对接c)卷边角接d)端接接头
