钛及钛合金焊接时对坡口保护有何要求

    钛的活性极强，气焊、焊条电弧焊和埋弧焊的保护方式都难以奏效，唯有高纯度的惰性气体保护或在真空状态下施焊方可。φ( Ar)或φ(He)均应在99. 99%以上。

    钛的真空电子束焊尚未普及，实用上以TIG焊、MIG焊和等离子弧焊为主，TIG焊的熔敷率不如MIG焊，但保护效果却优于MIG焊。保护方式则有敞开式和保护箱内施焊两种。前者往往须采用焊枪、拖罩和背面保护三位一体方式；后者主要针对形状和结构复杂，难于实施拖罩和背面保护的焊件。保护箱箱体可为刚性（不锈钢制）和柔性（塑料或橡胶制）。为取得良好保护效果，喷嘴的结构必须能避免空气混入，喷嘴至焊件距离也不能太大。由于钛的导热性差，为防止高温停留时间过长，喷嘴直径宜稍大，以加强氩气流的冷却作用，一般取Φ16~ 20mm。δ>0.5mm焊件施焊时一般要加拖罩保护，直线形焊缝可用平拖罩，环形和曲线形焊缝则用弧形拖罩，焊缝背面同样要求拖罩保护。典型拖罩结构如图9-1所示。

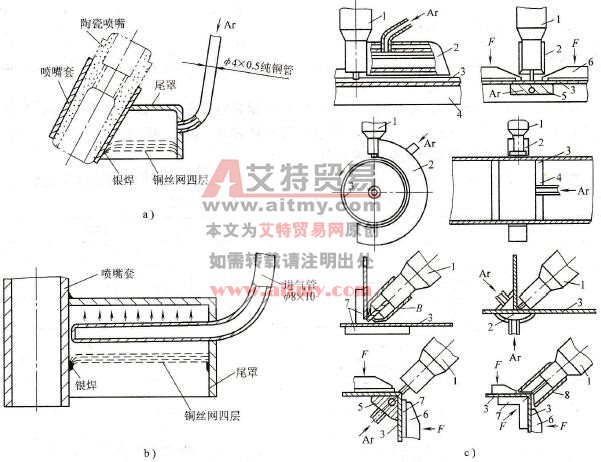

    图9-1    钛及钛合金TIG焊拖罩和局部保护装置的结构

   a)手工TIG焊焊枪尾罩b）自动TIG焊焊枪尾罩c）TIG焊局部保护装置示意

   1-焊枪2-气保护罩3-焊件4-挡板5-气保护垫板6-压板7-冷却块8-玻璃罩
