电磁式继电器的外形及内部结构

    电磁式继电器是根据某一输入量（电压、电流、时间）的变化来接通或分断小电流电路的控制器件，在电路中起控制、放大、联锁、保护和调节作用。由于继电器触头不再分主、辅触头，且断流容量较小，一般不直接控制主电路，而是通过接触器对主电路进行控制。

    图1-25所示为电磁式继电器的外形及内部结构。从其结构图可以看出，它一般由铁心、线圈、衔铁、触点、簧片等组成。当线圈通电后，其常开（动合）触点吸合，常闭（动断）触点断开；当绕组断电后，其触点恢复到初始状态。

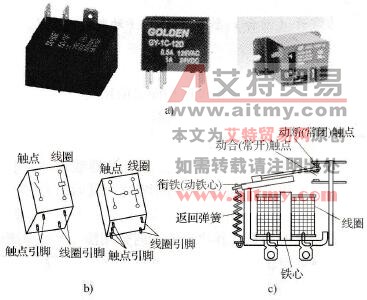

    图1-25    电磁式继电器的外形及内部结构

   a)实物照片b）外形示意图c）内部结构

    电磁继电器的文字符号常用K或KA表示，其图形符号如图1-26所示，线圈用一个长方框符号表示，同时在长方框旁标E这个继电器的文字符号“K”或“KA”。继电器的触点有两种表示方法：一种是把它直接画在长方框的一侧，这样做比较直观；另一种是按电路连接的需要，把各个接点分别画在各自的控制电路中，并标注相同的文字符号，这样对分析和理解电路是有利的。

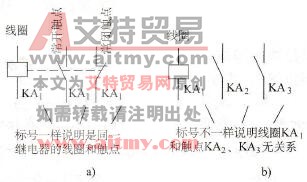

    图1-26    电磁继电器的符号及标注方法

   a)同一继电器的线圈和触点

   b)线圈KA1和触点KA2、KA3无关系

    注意：

   1)同一继电器的线圈和触点旁边，注上相同的文字符号（只有一只继电器时，KA1中的1常省略，用KA表示）；不同的继电器通常在文字符号后加数字1、2、3、4来表示，如KA1、KA2、KA3、KA4一般表示的是4只不同的继电器，这一点要记牢。

   2)按有关规定，在电路中触点的状态是接线圈不通电时的原始状态画出的。

    增强记忆：

    继电器的常开触点是指继电器线圈不带电时，触点是断开的；线圈得电吸合后，常开触点闭合，即动则合。而常闭触点是指继电器线圈不带电时，触点是闭合的；线圈得电吸合后，常闭触点断开，即动则断。所以我们可以按“常开常开，平时断开；常闭常闭，平时闭合”来记忆。

    这一点与前面开关的常开（动合）触点、常闭（动断）触点的含义相似，因为继电器也是一种低压开关。
