导线颜色及截面积的选择

    1．导线颜色的选择

    为方便接线和检修，敷设导线时，应根据有关规定，相线、中性线和保护线应采用不同颜色的导线。如一般用途导线，相线L1、L2、L3分别采用黄、绿、红三色，中性线（过去也叫零线）宜采用浅蓝色，保护线应使用绿／黄双色导线。有时，不能按规定要求选配导线时，可作适当调整，如相线可采用黄、绿、红三色中的一种，保护零线无绿／黄双色导线，也可用黑色的导线，但这时中性线应使用浅蓝色或白色的导线。相线、中性线、保护线的颜色具体规定见表2-8所示。

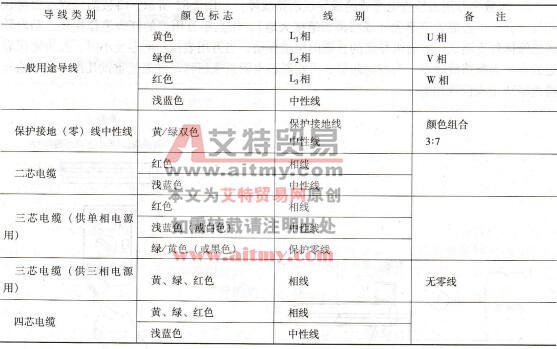

表2-8相线、中性线、保护线的颜色具体规定



  如果通过颜色无法区分相线、中性线和保护线时，可根据导线的符号标记识别。相线、中性线、保护线的符号标记见表2-9。

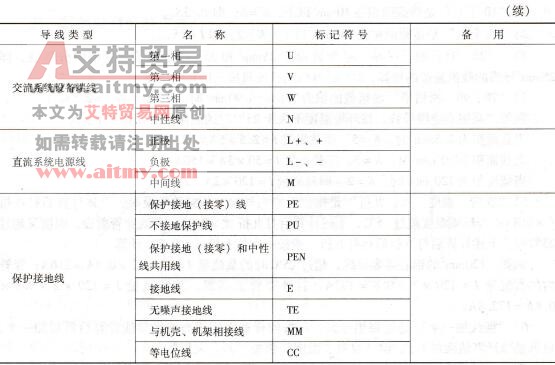

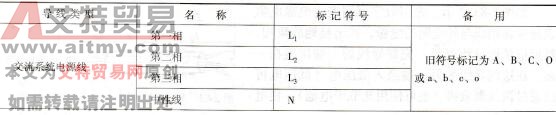

表2-9相线、中性线、保护线的符号标记



    2．导线截面积的选择

    为了保证导线在一定环境条件下能够正常工作，减小供电电路的电压损失，保证用户的用电质量，选择合适的导线截面十分重要。我国常用导线标称截面积SN( mm2)分为：1、1.5、2.5、4、6、10、16、25、35、50、75、95、120、150、185等。导线截面积的选择常按导线的允许载流量，（导线允许的最高温度所能通过的最大工作电流）来确定，而导线的安全载流量与导线材料、环境温度和敷设方式有关，实际工作中可用下面的口诀计算，直接确定导线的载流量。

    铝心绝缘导线载流量与截面积的倍数关系

    口诀：

    10下五，百(100)上二，

    25、35，四、三界，

    70、90，两倍半，

    穿管、温度，八、九折，

    裸线加一半，

    铜线升级算。

    上面的口诀好记但不易理解，如稍加变换，在温度不大于25℃时，铝心绝缘导线载流量，与截面积SN的倍数(K)关系排列如下：

  1~ 10 16、25 35、50 70、95 120及以上

    五倍  四倍  三倍  二倍半    二倍

    将上面的排列关系与口诀对照起来看就比较清楚了，为了方便读者理解，我们再解释    1)“10下五”是指截面积在10mm2以下，K =5，即I=5SN。

    2)“百上二”是指截面积在100 mm2以上，K =2，即，=2SN。

    3)  “25、35，四、三界”是指截面积25 mm12和35 mm2是四倍、三倍的分界线，即

25mm2导线的载流量按四倍算，35 mm2导线的载流量按三倍算。

    4)“70、90，两倍半”是指截面积为75mm2和90 mm2时，K =2.5即I=2.5SN。

    例如，某铝心绝缘导线，在环境温度不大于25℃时的载流量的计算如下：

    当截面积为2. 5mm2时，K =5，即载流量I=2.5 x5A =12.5A;

    当截面积为50mm2时，K=3，即载流量I=50 x3A =150A;

    当截面积为120 mm2时，K=2，即载流量I=120 x2A =240A。

    5)“穿管、温度，八、九折”是指铝心绝缘导线，若穿管敷设时，上述计算后打八折(×0.8)；若环境温度超过25℃，上述计算后打九折(×0.9)；若既穿管敷设，温度又超过25℃时，上述计算后打八折后再打九折，或按一次打七折(×0.7)计算。

    例如，120mm2的铝心绝缘导线．超过25℃时的载流量I=120×2×0.9A= 216A;穿管时的截流量I= 120×2×0.8=192A;若既穿管又高温，其载流量I=120×2×0.9×0. 8A =172. 8A。

    6)“裸线加一半”是指裸铝导线，可按同样截面积铝心绝缘导线计算后再增加一半，也就是原计算值乘以1.5，但“穿管、温度”仍按“八、九折”。

    例如，50mm2的裸铝导线，不超过25℃时的载流量为50 x3×1.5A=225A，超过25℃时的载流量为50×3×1.5×0.9A =192. 5A。

    7)“铜线升级算”是指铜心导线（含裸导线）的截流量，按导线截面积排列顺序增加一等级，再按相应条件的铝线计算，但“穿管、温度”也按“八、九折”。

    例如，50 mm2的绝缘铜线，不超过25℃时的载流量应按70 mm2的绝缘铝线计算，即为70×2.5A= 175A；同样50mm2的裸铜导线，不超过25℃时的载流量应按70mm2的裸铝线计算，即为70×2.5×1.5A= 262. 5A。

    注意：三相四线制电路的中性线既要通过单相负载电流、三相不平衡电流，叉要在故障时通过故障电流，很容易使中性线由于发热、断线而损坏。因此中性线的截面积一般与所在电路相线截面积相同，最低不得小于所在电路相线截面积的一半。单相电路中，中性线与相线电流相同，所以它们的截面积也应一样。

    3．家庭住室电源线的选择

    家庭住室电源线主要根据家庭用电器的功率来定，选择时既要考虑住室内负载的需要，又要考虑节约成本，不造成浪费。

    一室一厅住室总线可选用4mm2铜导线或铜护套线作电源线，照明支路可选用1.5mm2单芯铜线，其他支线可选用2.5 rⅢri2单芯铜线。

    二室一厅住室总线一般可选用4mm2或6mm2单芯或多股铜线，照明支路可选用1.5mm2单芯铜线，其他支线可选用2.5mm2单芯铜线。

    三室一厅住室总线一般可选用6mm2或10mm2单芯或多股铜绝缘导线，支线可选用2.5 mm2单芯铜线。

三室两厅住室总线一般可选用10mm2或16mm2单芯或多股铜绝缘导线，支线可选用2.5mm2单芯铜线。
