电磁式交流电流表的接线

    电磁式交流电流表过载能力强，量程大。如果交流电流表的测量范围在量程容限内，则可按如图21-3 (a)所示的方法将其直接接入被测电路。如果需要扩大量程或必须降低通过电流表的电流时，则可选用和电流表变比一致的电流互感器来扩大量程，如图21-3 (b)所示。

    在使用电流互感器时，不允许其二次侧开路，否则会产生高压，对人及电气设备将造成很大危害。

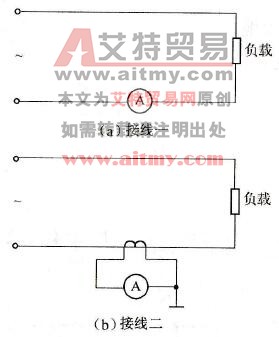

    图21-3    电磁式交流电流表的接线
