焊接夹具中的支承件有哪些种类

    焊接夹具中支承件的种类见表5-3。

    表5-3    支承件的种类

名称

    特点

    图例

装配

平台

  最简单也最常用的一种

通用支承件。一般放在车

间某一固定位置上。安装

在平台上的定位器和夹紧

器位置经常需要调整。所

以，台面上常开有各种沟

槽。装配平台有型钢组合

成的、钢筋混凝土的和铸

铁的

卡盘

  指的是焊接变位机上的

平面卡盘，是一种通用支

承件。它所夹持的工件能

翻转或回转，使大部分焊

缝能凋整到最容易施焊的

位置。卡盘实际上是一个

可以转动的装配平台。卡

盘外形有方的或圆的

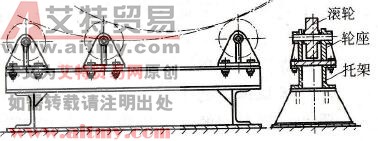

滚轮

托架

  圆筒状的工件进行装配

和焊接时用的支承件多数

是滚轮托架，通常横排两

个滚轮安装放在一个托架

上，构成一副滚轮托架。

这两个滚轮之间的距离可

以在托架上调节，这样就

可以支承各种不同直径的

圆筒节。当支承长的圆筒

体时，把两副托架的距离

拉开即可

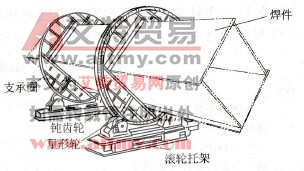

支承

 圈

  对于妊度较大的非圆断

面工件，如焊接梁和柱等，

焊接时要实现翻转，可以

使用若干个支承圈把它夹

持在里面，然后把支承圈

放在滚轮托架上，一般支

承圈是由两个半圆环构成，

以便工件的放进与取出，

圈内设置有定位器与夹紧

器。确定工件在圈内的位

置时，通常都使支承圈内

所有器件（包括工件在内）

的共同重心和支承圈的几

何中心重合，以减少不平

衡引起的附加力矩

胎具

  尺寸较大但重量较轻的

工件，如构架、框架等，

可以使用由型钢构成的胎

架来支承。因为胎架的重

量轻，常在翻转胎具中

应用
