同步电动机变频调速

    改变同步电动机转速的主要方法是改变供电电源的频率，即变频调速。按控制方式的不同可将同步电动机变频调速分为两种，一种为他控式变频调速，一种为自控式变频调速。他控式同步电动机变频调速系统所用的变频装置是独立的，变频装置的输出频率是由速度给定信号所决定，这种系统一般为开环控制系统。自控式同步电动机变频调速系统所用的变频器是非独立的，变频器的输出频率是由电动机轴上所带转子位置检测器控制的，组成频率跟踪转子位置的闭环系统。自控式同步电动机的变频调速通常分为两类：一类是无刷直流电动机变频调速（商品名称为“直流”变频，例如变频式空调器）；另一类是负载换相同步电动机（商品名称为“可控硅电动机”）。自控式同步电动机变频调速系统由变频器、同步电动机、转子位置检测器三部分组成，虽然它们的执行部件均为同步电动机，但由于调速原理不相同，结构和应用领域各异，这方面内容将在下节中做详细论述。下面艾特贸易小编先介绍他控式同步电动机变频调速系统。

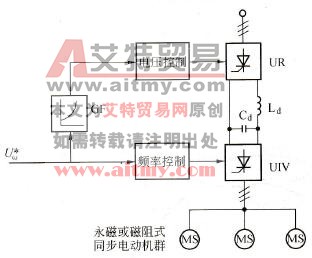

    图2-7    转速开环恒压频比控制的同步电动机变频调速系统

    图2-7所示是转速开环恒压频比控制的同步电动机变频调速系统。图中，多台电动机MS并联接在公共的变频器UIV上，UR为可控整流器用于电压控制。系统由统一的转速给定信号Uω*调节电机转速，带定子电压补偿的函数发生器GF保证变频器的恒压频比控制。
