电力MOS管的驱动电路

    电力MOS管（增强型NMOS管）的通断是受栅源电压UGS控制的。当UGS>0且大于开启电压时，电力MOS管导通；当UGS<0时，电力MOS管关断。为了让电力MOS管通断彻底，开通时UGS常取10～15V，关断时UGS取-15～-5V。图1-30是一种典型的电力MOS管的驱动电路。

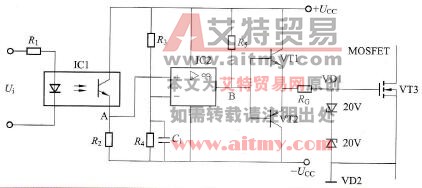

    图1-30    一种典型的电力MOS管的驱动电路

    由控制电路送来的脉冲信号Ui送到光电耦合器IC1的输入端，当Ui为高电平时，IC1内的发光二极管和光敏管均导通，A点电压升高，UA电压送到运算放大器IC2的“+”端，U+ >U-，IC2输出端B点为高电平，三极管VT1导通，+Ucc电源经VT1、RG为电力MOS管VT3的G极提供正压，VT3导通。当Ui为低电平时，IC1内的发光二极管和光敏管均截止，A点电压下降，IC1的U+<U-，IC2输出端B点为低电平，三极管VT2导通，-Ucc电源经VT2、RG为电力MOS管的G极提供负压，VT3关断。

   VD1、VD2为20V的稳压二极管，让电力MOS管栅源电压在-20～+20V之内，以免电压过高使栅源极之间击穿，如栅源电压大于20V时，VD1正向导通，VD2反向击穿导通，将栅源电压钳在20V上。
