桥式可逆斩波电路的工作状态

    电流可逆斩波电路只能让直流电动机工作在正转和正转再生制动状态，而桥式可逆转波电路可以让直流电动机工作在正转、正转再生制动和反转、反转再生制动状态。

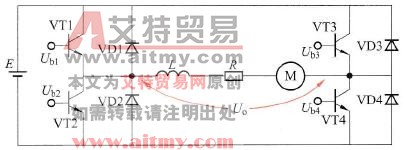

    桥式可逆斩波电路如图2-15所示。

    图2-15    桥式可逆斩波电路

    桥式可逆斩波电路有四种工作状态：正转降压斩波、正转升压斩波再生制动和反转降压斩波、反转升压斩波再生制动。

   (1)正转降压斩波和正转升压斩波再生制动。当三极管VT4始终处于导通时，VT1、VD2组成正转降压斩波电路，VT2、VD1组成正转升压斩波再生制动电路。

    在VT4始终处于导通状态时。当VT1基极控制脉冲Ub1为高电平(此时Ub2为低电平）时，电源E经VT1、L、R、VT4为直流电动机M供电，电动机正向运转；当Ub1变为低电平后，VT1关断，流过L的电流突然减小，L产生左负右正的电动势，经R、VT4、VD2为电动机继续提供电流，维持电动机正转；当L的能量释放完毕，电动势减小为0时，让VT2基极的控制脉冲Ub2为高电平，VT2导通，惯性运转的电动机两端的反电动势（左正右负）经R、L、VT2、VD4回路产生电流，L因电流通过而储存能量；当VT2的控制脉冲为低电平时．VT2关断，流过L的电流突然减小，L产生左正右负电动势，它与电动机产生的左正右负的反电动势叠加，通过VD1对电源E充电，此时电动机进行正转再生制动；当L与电动机的叠加电动势低于电源E时，VD1关断，这时如果又让VT1基极脉冲变为高电平。电路又会重复上述工作过程。

   (2)反转降压斩波和反转升压斩波再生制动。当三极管VT2始终处于导通时，VT3、VD4组成反转降压斩波电路，VT4、VD2组成反转升压斩波再生制动电路。反转降压斩波、反转升压斩波再生制动与正转降压斩波、正转升压斩波再生制动工作过程相似，读者可自行分析，这里艾特贸易小编不再叙述。
