单相桥式整流电路

    单相桥式整流电路是由四个二极管接成电桥的形式构成的。如图2 -55所示是单相桥式整流电路的2种不同画法。图2 -56是单相桥式整流电路的电压与电流波形。

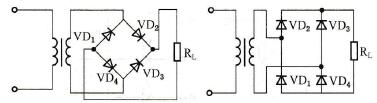

    图2-55    单相桥式整流电路

    图2-56    单相桥式整流电路的电压与电流波形

    可见，单相桥式整流电路的整流电压平均值U0比半波整流时增加了一倍，即

   U0 =2×0.45U2 =0.9U2

    相应的，负载中流过的电流平均值也增加了一倍，即：

    二极管截止时承受的最高反向电压是电源电压的最大值，即：

   UBDM =√2U2

    桥式整流电路与半波整流电路相比，虽然需用的整流二极管在数量上增多些，但是变压器利用率提高，输出的直流电压值增高，且脉冲减小，因而得到广泛应用。
