手机接收逻辑音频处理过程

    逻辑音频处理过程包括接收的数字音频信号处理过程和发送的数字音频信号处理过程。逻辑音频信号处理功能图如图3-11所示。

    接收时，射频解调电路输出接收基带RXIQ信号，RXIQ信号送到逻辑音频处理电路进行GMSK解调，形成270. 833 kbit/s的数字信号，然后送到中央处理器内，对数字信号进行去交织、解密、自适应均衡处理、信道解码（就是将控制信号、纠错信号与语音信号分开），去掉9. 8kbit/s的纠错码元，形成13kbit/s的数字信号，然后再进行语音压缩解码( RPE-LTP)，形成64kbit/s的语音数字信号，经过处理后的数字信号再送到PCM D/A进行转换，把语音数字信号还原成模拟的语音信号，再经过受话音频放大器足够放大，从而推动受话器发出声音。

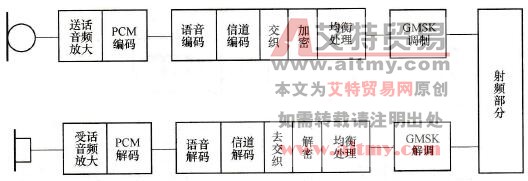

    图3-11    逻辑音频信号处理功能图
