组合逻辑电路中的显示译码电路

    在数字设备及数字系统中，常常需要把计数器输出的状态翻译为人们习惯的十进制数码的字形，直观地显示出来。能完成译码并将结果显示出来的逻辑电路，称为显示译码器。实际上显示译码器是译码器和显示器的组合。十进制计数器输出的BCD码经译码器译码后，驱动显示器显示出对应的十进制数字。

    当前广泛应用于袖珍电子计算器、电子钟表及综采智能电气设备等仪器设备上的数字显示器是分段式数码显示器，它是由多根能够各自独立发光的线段，按照一定的方式组合构成的。

    图9-19是SN7449型七段字形译码器外引脚排列图。IB为消隐输入端，当IB=0时，显示器七段同时熄灭，译码器工作时IB=1。Vcc取4.5~5.5V，通常取5V。A、B、C、D为8421BCD编码输入端。

    图9-19    SN7449外引线排列图

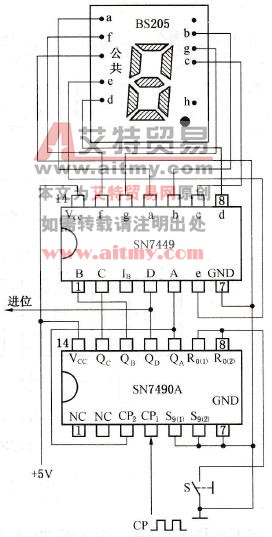

    图9-20所示是SN7490A（计数器）、SN7449（七段译码器）、BS205（共阴极七段数码管）连接组成一位十进制数的计数译码显示电路。

    图9-20    计数译码显示电路

    为了使用的方便，目前已有综合功能的计数译码显示电路的集成组件产品，例如型号为CL102组件具有有计数、寄存、译码驱动、LED显示的“四合一”功能。
