手机直接调制的发射机

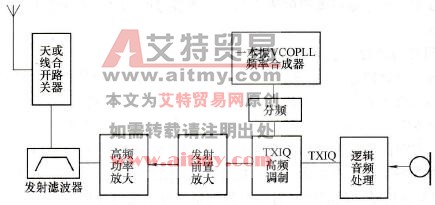

    直接调制的发射机常应用于诺基亚系列手机（如3310、8850/8210等）和三星系列手机中，直接调制的发射机流程图如图3-10所示。

    图3-10    直接调制的发射机流程图

    直接调制的发射机就是将逻辑音频处理电路送来的发射基带TXIQ信号直接加到调制振荡器上，产生窄带的调频信号，再送入高频功放进行功率放大，最后经双工器（天线开关或合路器）由天线发射出去。在无绳电话中，用TXVCO压控振荡器来实现调制。在手机中送到调制器的高频振荡信号是由一本振信号经相应的分频而成。

    以诺基亚系列3310、8850/8210手机为例，直接调制的发射机工作过程表述如下：

    送话器获得的声/电转换电信号经过逻辑音频处理电路送出发射基带TXIQ信号，然后送到射频调制器进行高频调制。为了满足高频调制的要求，一本振信号在发射时产生1780~1830MHz信号，然后经过2分频得到890~915MHz信号送到射频调制器。已经调制的890~915MHz高频信号最终送给高频功放进行功率放大，滤除杂波后，经天线开关送到天线而发射出去。
