“或”门电路

    1)“或”逻辑关系

    图2-59所示电路中，只要开关S1或S2中有一个（或一个以上）接通，灯HL就亮；只有当全部开关断开时，灯HL才灭。这表明在决定一个事件（灯HL亮）的条件中，只要有一个或一个以上条件具备时，事件就会发生。这种因果关系称为“或”逻辑关系。

   2)“或”门电路

    能实现“或”逻辑功能的门电路称为“或”门电路，简称“或”门。具有两个输入端的二极管“或”门电路及其逻辑符号如图2 -60所示。

    图2-59    “或”逻辑关系图

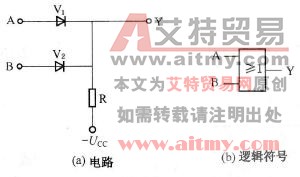

    图2-60    二极管“或”门电路及逻辑符号

    “或”门电路的真值表，见表2-3。

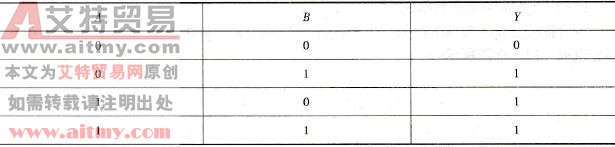

    表2-3    “或”门  真值表

    “或”门的逻辑表达式为：Y=A+B，式中“+”读作“或”。

    “或”门的逻辑功能是“有1出1，全0出0”。
