什么是单螺旋式绕组的“2·1·2”换位法,并画出示意图

来源:艾特贸易2019-02-27

简介“ 2 · 1 · 2 ”换位法是将并联导线分成两组,以总数的专匝数处为中心进行一次标准换位,以 1/4 和 3/4 匝数处为中心,各进行一次特殊换位。其示意图如图 1 所示。 图 1 单螺旋绕组“

    2·1·2”换位法是将并联导线分成两组,以总数的专匝数处为中心进行一次标准换位,以1/43/4匝数处为中心,各进行一次特殊换位。其示意图如图1所示。

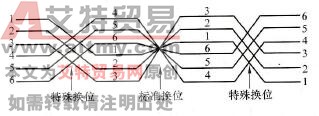

单螺旋绕组“2·1·2”换位示意图

    1    单螺旋绕组“2·1·2”换位示意图
