煤矿供电系统及类型

    1)煤矿供电系统

    煤矿供电系统是由各种电气设备和配电线路按一定的接线方式组成的。其作用是从电力系统取得电能，通过变换、分配、输送等环节将电能安全可靠地输送到动力设备上，以满足煤矿生产的需要。

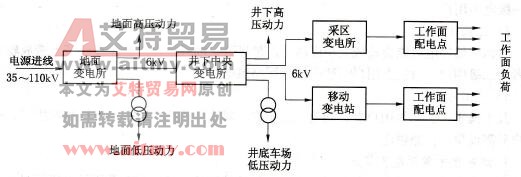

    图2-63所示为一典型的矿井供电系统方框图，来自区域变电所或发电厂的电能，经矿井地面变电所变压器降压后，分别向地面上的高、低压负荷供电，同时通过下井电缆将6kV（或10kV）高压电能送至井下中央变电所，供井底车场高低压动力用电，并向采区变电所供电6 (10) kV的电能，经采区变电所或移动变电站降压后，又将电能输送至各工作面配电点，组成了煤矿供电系统。

    图2-63    矿井供电系统方框图

   2)矿井供电系统的类型

    根据矿井的井田范围、煤层埋藏深度、矿井年产量、开采方式以及开采的机械化和电气化程度等不同，矿井供电系统分为深井供电系统和浅井供电系统。

    对于开采煤层较深（150m以上）、年产量大的矿井，通常经过井筒将6kV(或10kV)高压电能送入井下，一般将这种类型的供电方式称为深井供电。深井供电系统采用3级供电方式，即地面变电所、井下中央变电所、采区变电所。

    浅井供电系统适用于煤层埋藏深度较浅（不超过150m），且电力负荷较小的中、小型矿井。浅井供电系统的特点是井下不设中央变电所，而是根据负荷的大小，由地面变电所通过井筒或地面钻孔（用钢管加固孔壁）直接向井下高、低压设备或采区工作面供电。

    《煤矿安全规程》（第441条）规定：矿井应有两回路电源线路。当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。

    随着井下机械化程度的提高，采掘工作面机组容量的加大，6kV供电电压已不能满足某些高产高效矿井生产的需要，特别是一些大型甚至特大型矿井的出现，开始采用10kV电压直接下井。10kV电压直接下井供电，可以提高电网输送电能的能力，扩大经济合理供电范围；同时，在输送能量一定的情况下，也减小了输电导线截面。
