电容器标识

    电容器是组成电路的基本元件之一，是一种储存电能的元件，在电路中起隔断直流、通过交流、耦合信号等作用。

    电容器型号组成部分意义及代号( GB/T 2470-1995)。

    各部分符号、数字代表的意义见表10-11。

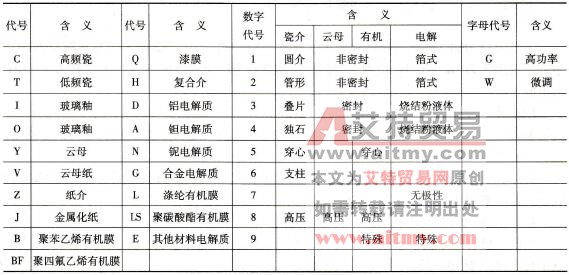

    表10-11    第2、3部分字母和数字所代表的含义

    电容容量的标称方法与电阻类似，也多采用直标法、文字符号法和色标法。

   (1)直标法。将电容容量偏差值直接标在电容体上。

   (2)文字符号法。对于容量为10pF以下的电容允许偏差，用B标志，则表示其允许偏差为±0. 1pF；用C标志，表示允许偏差是±0.2pF；用D表示，表示允许偏差是±0. 5pF。另外F表示±1%，G表示±2%，J表示±5%，K表示±10%，M表示±20%，N表示±30%

    标为224K则表示容量为0.22μF，允许偏差为±10%；

    标为104J表示容量为0.1μF，允许偏差为±5%。

   (3)色标法。采用不同色环来标志电容容量，色环代表含义与电阻一样。

    电容器色环表示法有立式色环、卧式色环，卧式色环用色点表示。另外某些电容器有一条宽色环，它代表二位相同的有效数。色环及色点的读数基本单位为pF。电容器耐压值也由色环表示，见表10-12。

    表10-12    色环与电容耐压值的表示关系
