室内机电源电路的结构和分析

来源:艾特贸易2019-09-01

简介室内机电源电路主要由交流 220V 输入端、过压保护器 Z01 、滤波电容 C07 、电感线圈 L05 、变压器、桥式整流电路、滤波电容、三端稳压器等元件组成的,如图 5-7 所示为海信 KFR-35GW/06A


    室内机电源电路主要由交流220V输入端、过压保护器Z01、滤波电容C07、电感线圈L05、变压器、桥式整流电路、滤波电容、三端稳压器等元件组成的,如图5-7所示为海信KFR-35GW/06ABP变频空调器的室内机电源电路结构。

 图5-7室内机电源电路的结构

5-7室内机电源电路的结构

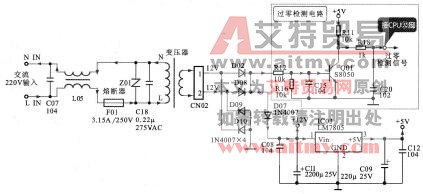

    如图5-8所示为海信KFR-35GW/06ABP变频空调器的室内机电源电路结构及其电路图对应关系。从该图中可知,变频空调器室内机的电源电路,由交流220V输入端为室内机电路输入供电电压,经电源电路滤波、降压、整流、稳压等处理后,输出+12V+5V的低压电,为变频空调器的室内机提供工作电压。如图5-9所示为室内机电源电路的信号流程。

    ①交流220V经接线板为室内机供电,先经滤波电容C07和互感滤波器L05滤波处理后,经熔断器F01送入室内电源电路中。

    ②输入的交流220V电压经变压器降压后,输出交流12V的交流低压电。

    ③变压器输出的12V交流低压电,经桥式整流电路(D02D08D09D10)和滤波电容C08整流滤波后,输出+12V电压,送入三端稳压器IC03中,经三端稳压器稳压后,输出+5v电压,为变频空调器室内机各个电路提供工作电压。

 图5-8海信KFR-35GW/06ABP变频空调器的室内机电源电路结构及其电路图对应关系

5-8海信KFR-35GW/06ABP变频空调器的室内机电源电路结构及其电路图对应关系

 图5-9室内机电源电路的信号流程

5-9室内机电源电路的信号流程

 图5-10过零检测电路的结构

5-10过零检测电路的结构
