美的KFR-26(33)GW/CBPY变频空调器整机结构

    美的KFR-26 (33)GW/CBPY变频空调器为分体壁挂式变频空调器，该空调器出现故障后，可先查看该空调器的故障现象，根据故障现象分析出是否为制冷管路故障或电路故障，查找相关资料或电路图（维修手册）等，再对该空调器进行检修。

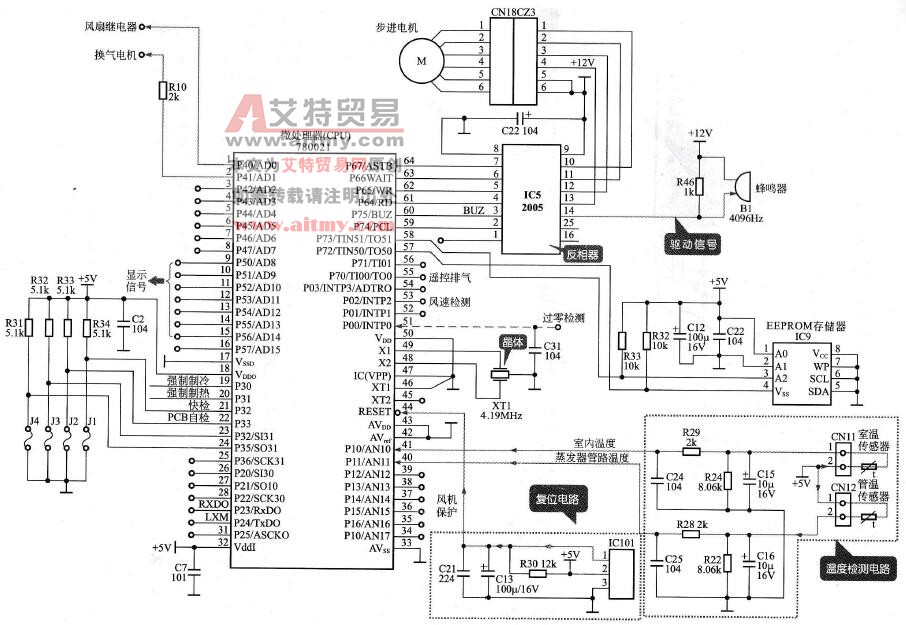

    如图6-13所示为美的KFR-26(33) GW/CBPY变频空调器的室内机控制电路结构图。控制电路接收由遥控接收器或操作按键等送入的人工指令信号，经其内部将人工指令信号处理后，对整机进行控制。室内机工作，控制电路通过通信电路将控制信号送入室外机控制电路中，控制室外机工作。在空调器工作的过程中，由温度检测电路检测室内和管路的温度变化，并将检测信号送入微处理器中，由微处理器对空调器的制冷、制热情况进行调整。

    图6-13    美的KFR-26 (33) GW/CBPY变频空调器的室内机控制电路原理图

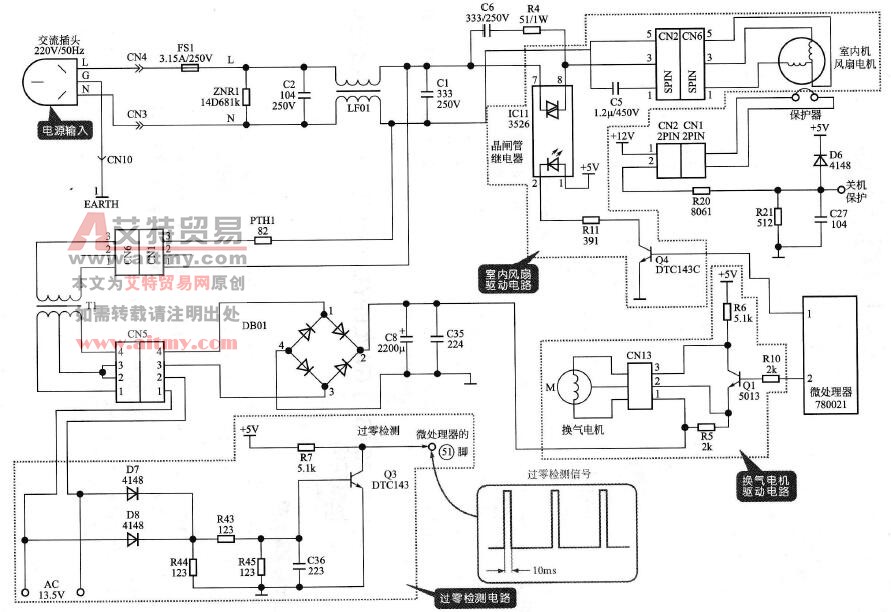

    如图6-14所示为美的KFR-26(33) GW/CBPY变频空调器室内机的电源供电电路。220V交流电压经保险丝FS1、压敏电阻ZNR、滤波电容C2、互感滤波器LF01和电容C1滤除噪波和干扰后，分别为室内机风扇电机和整流稳压电路供电。

    图6-14    美的KFR-26 (33) GW/CBPY变频空调器室内机的电源供电电路

    图6-15    美的KFR-26 (33) GW/CBPY变频空调器室内机直流稳压电路

    图6-16    美的KFR-26 (33) GW/CBPY变频空调器的室外机控制电路

    图6-17    美的KFR-26 (33) GW/CBPY变频空调器的室外机的电源及驱动电路

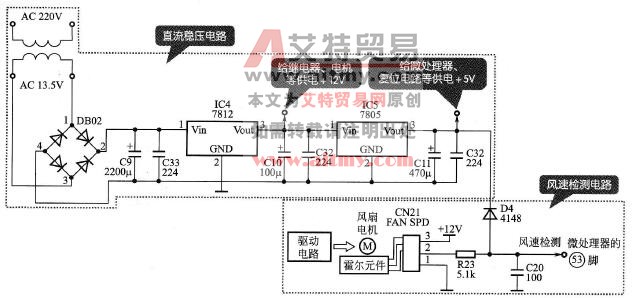

    如图6-15所示为美的KFR-26(33) GW/CBPY变频空调器室内机直流稳压电路。从该电路中，可知来自变压器T1次级的13. 5V交流电压，经桥式整流堆DB02整流后，输出直流电压，再经电容C9、C33滤波后，由三端稳压器IC4 (7812)稳压后输出+12V电压，为继电器、电机等供电，+12V输出电压再经+5V三端稳压器IC5 (7805)稳压后，输出+5V电压，为微处理器、复位电路、温度检测电路等提供工作电压。

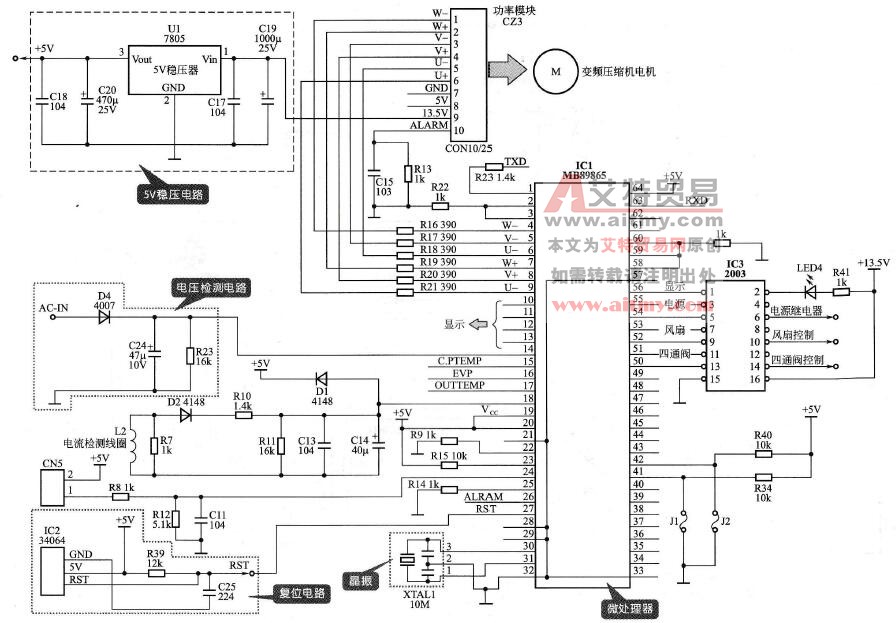

    如图6-16所示为美的KFR-26(33) GW/CBPY变频空调器的室外机控制电路。从该电路图可知，IC1是室外机的微处理器(CPU)芯片。微处理器的变频控制电路经C24加到变频功率模块TM05，交流220V经滤波和整流电路形成直流300V为变频功率模块供电。变频功率模块为压缩机电机的三相绕组提供驱动电流。

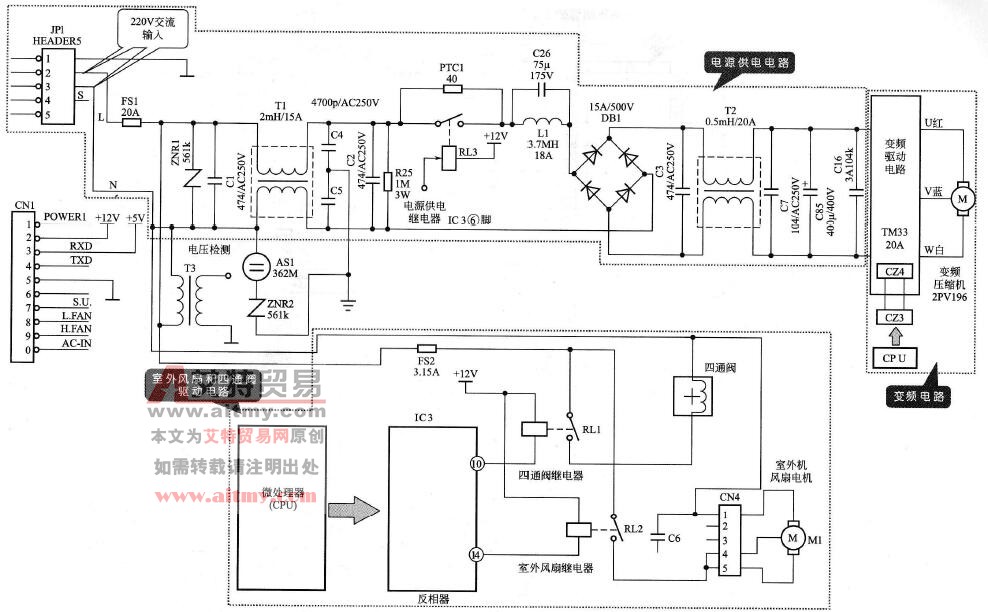

    如图6-17所示为美的KFR-26(33) GW/CBPY变频空调器的室外机的电源及驱动电路。220V交流电压由互感滤波器T1、电容C1、C5、C2组成的交流滤波电路送入电源电路中，经整流模块DB1把交流220V电压转换成脉动的直流电压，为功率模块供电。

    该电路中，变频模块用于驱动压缩机电机运转，微处理器输出的U、V、W三相6路控制信号经接口电路后送到变频模块，变频模块具有自身过热保护、过电流保护以及欠电压保护功能。6路PWM控制信号一旦发生欠电压、过电流或高温等故障时，其控制接口将输出低电平，微处理器可即时封锁PWM控制信号。
