室内机电源电路的检测技术方法

    检查变频空调器室内机电源电路是否出现故障，可重点对室内机电源电路的输入电压、输出电压及其构成元器件进行检测。

    ①将变频空调器通电，使用万用表调整至DC 50V挡，黑表笔搭在接地端，红表笔分别检测室内机电源电路+12V、+5V输出电压，如图5-18所示。

    ②若测得输出+12V电压正常，而+5v输出电压不正常，则说明三端稳压器IC03损坏。若输出电压均不正常，则应重点检测变压器的输入、输出电压。如图5-19所示，将万用表调整至AC 250V，红黑表笔分别搭在变压器的输入端，即可测得变压器输入电压值。

    变压器输入电压正常，再将万用表调整至AC 50V挡，检测变压器的输出电压值是否正常，如图5-20所示。若输出电压正常，应可以测得交流12V左右的电压值，若测得电压远小于变压器正常情况输出的电压，则说明该变压器已经损坏。

    ③测得变压器输出电压正常，则应检测桥式整流电路是否正常。将变频空调器断电后，将万用表调整至“R×1”欧姆挡，分别检测桥式整流电路中的整流二极管(D02、D08～D10)的正反向阻值，如图5-21所示。正常情况下，整流二极管的正向阻值为8. 5Ω左右，反向阻值为无穷大。若测得正反向阻值之间的阻值相差极小，则说明二极管已经损坏。



图5 -18室内机电源电路输出电压的检测



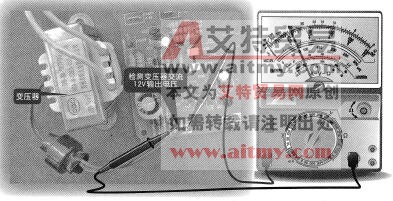

图5-19检测变压器输入电压值



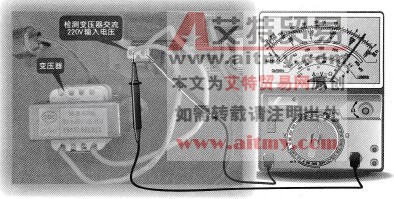

图5-20检测变压器输出电压值



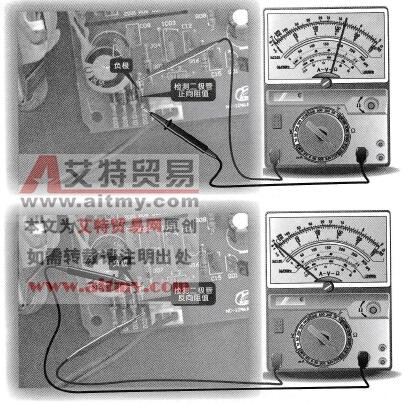

图5-21检测桥式整流电路电路中的二极管正反向阻值

    经检测后，测得电源电路主要元器件无损坏，则应对内部的电阻、电容、电感等元器件进行检测。

    若测得过流保护电路中晶体三极管基极（b极）电压大于0. 7V，则说明该变频空调器室内机进入保护状态，可重点对过流保护电路中的元器件进行检测。



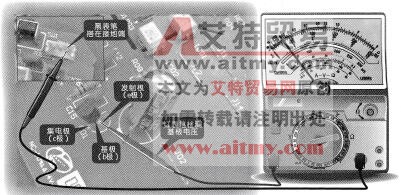

图5-22检测过流保护电路中基极电压
