空气阻尼式时间继电器

  空气阻尼式时间继电器是利用空气阻尼的原理制成的，它由电磁系统、延时机构和触头系统三部分组成。根据触头延时的特点，空气阻尼式时间继电器有通电延时型和断电延时型两种。图3. 11所示为JS7系列时间继电器的工作原理图。

    通电延时型时间继电器电磁铁线圈1通电后，将衔铁4吸下，于是顶杆6与衔铁间出现一个空隙。当与顶杆6相连的活塞12在弹簧7作用下由上向下移动时，在橡皮膜9上面形成空气稀薄的空间（气室），空气由进气孔11逐渐进入气室，活塞12因受到空气的阻力而不能迅速下降。当降到一定位置时，杠杆15使延时触头14动作（常开触点闭合，常闭触点断开）。线圈断电时，弹簧8使衔铁4和活塞12等复位，空气经橡皮膜9与顶杆6之间推开的气隙迅速排出，触点瞬时复位。

    断电延时型时间继电器与通电延时型时间继电器的原理与结构均相同，只是将其电磁机构翻转180°安装。

   JS7系列空气阻尼式时间继电器的主要技术数据如表3.1所示。



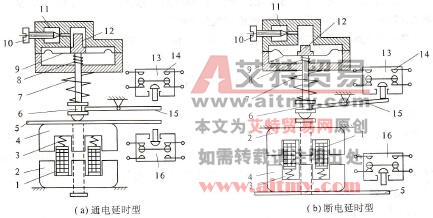

    图3.11  JS7-A型空气阻尼式时间继电器工作原理图

1-线圈；2 -静铁心；3、7、8-弹簧；4-衔铁；5-推板；6-顶杆；9-橡皮膜；10 -螺钉；11 -进气孔；

   12 -活塞；13、16 -微动开关；14 -延时触问；15 -杠杆

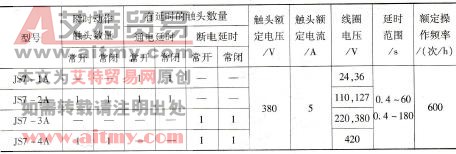

表3.1   JS7系列空气阻尼式时间继电器的主要技术数据



    空气阻尼式时间继电器的延时时间有0.4~ 180 s和0.4~60 s两种，具有延时范围较宽、结构简单、工作可靠、价格低廉、寿命长等优点，是交流控制线路电路中常用的时间继电器。
