变频器调试原理及操作步骤讲解

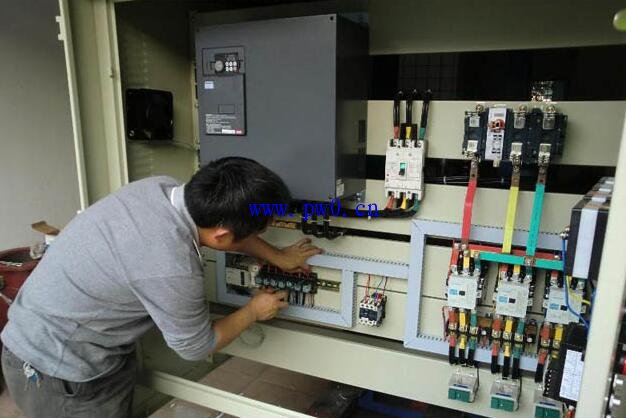

1 空载通电状态下的检验 　　
在此过程中，先将变频器电源输入端子经漏电保护开关与电源连接好，然后再将接地端子接地。在确认好变频器的电压以及频率等级以后，将其与电网相比对，确定吻合以后送电。当变频器达到50Hz以后，对变频器三相输出电压进行测试，以确保其平衡性。当断电没显示以后，再将电机线接上。 　　
2 带电机空载运行 　　
首先，对电机基本额定参数进行设定，然后对变频器电流进行综合考虑。其次，对变频器输出频率以及基频进行设定，然后设置转矩特性。对变频器电机自整定参数进行设定。当变频器满频时，对电压、电流进行测试，确保其与键盘监视值一致。 　　
3 带载试运行 　　
采用手动方式对变频器面板运行停止键进行操控，然后观察电机运行情况，并且监视变频器，以确保无异常。若启动或者停止电机时变频器过流保护动作，则应当重设加速以及减速时间。实践中，若变频器运行存在故障问题，则应当尝试着增加最大电流保护值，应保留大约10%至20%的余量。 　　

4 变频器、上位机调试 　　
将变频器控制线与上位机控制线连接起来，并且将变频器操作模式变成端子控制。同时，根据上位机系统要求，对变频器接收频率信号端子量程进行调试，一般在0～10V之间；若需另设监视表头，则应当选择模拟输出监视量，然后对其输出监视量端子量程进行调控。
