当去掉运放的反馈电阻时,或者说反馈电阻趋于无穷大时(即开环状态),理论上认为运放的开环放大倍数也为无穷大(实际上是很大,如LM324 运放开环放大倍数为 100dB，既 10万倍)。此时运放便形成一个电压比较器，其输出如不是高电平（V+），就是低电平（V-或接地）。当正输入端电压高于负输入端电压时，运放输出低电平。

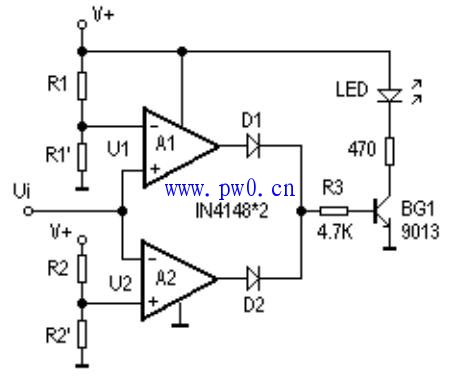

附图中使用两个运放组成一个电压上下限比较器，电阻R1、R1?组成分压电路，为运放A1 设定比较电平U1；电阻R2、R2?组成分压电路，为运放A2 设定比较电平U2。输入电压U1同时加到A1 的正输入端和A2 的负输入端之间，当Ui >U1 时，运放A1 输出高电平；当Ui＜U2，则当输入电压Ui越出[U2，U1]区间范围时，LED点亮，这便是一个电压双限指示器。若选择U2 > U1，则当输入电压在[U2，U1]区间范围时，LED点亮，这是一个“窗口”电压指示器。此电路与各类传感器配合使用，稍加变通，便可用于各种物理量的双限检测、短路、断路报警等
