原理图如何画正确电路中的MOS管

来源:艾特贸易2017-03-18

简介原理图如何画正确电路中的MOS管 MOS管,电路设计中常用元器件,这里就不讲原理了,仅仅小谈下如何在画原理图时画正确这些小玩意儿。 先来区分各个管脚极性 MOS管三个脚,分别是栅

原理图如何画正确电路中的MOS管
MOS管,电路设计中常用元器件,这里就不讲原理了,仅仅小谈下如何在画原理图时画正确这些小玩意儿。

先来区分各个管脚极性

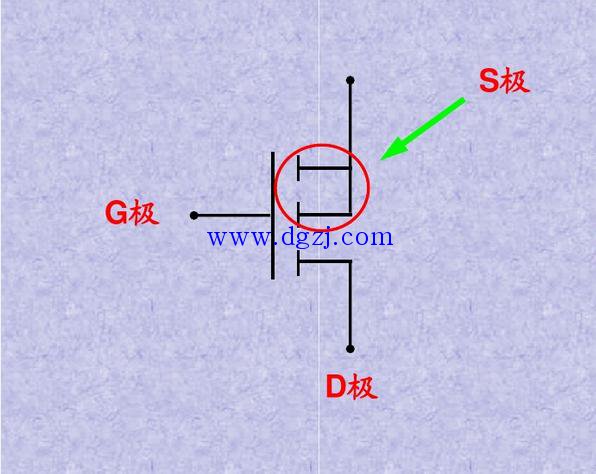

MOS管三个脚,分别是栅极G,源极S和漏极D。记住"与G极相交即为S极“。如下图。

相交即为S极

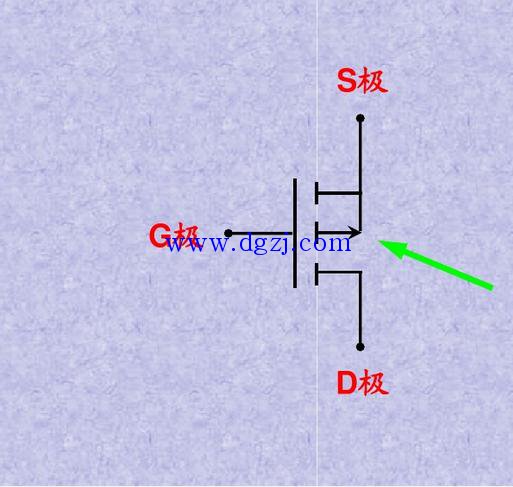

箭头指向栅极G即为N沟道MOSFET。如下图。

NMOS

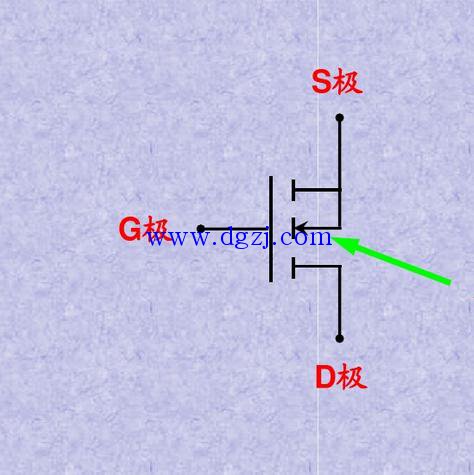

箭头与栅极G相背即为P沟道MOSFET。如下图。

PMOS
小综合一下,就是这模样儿!如下图。

再来判断下寄生二极管的方向

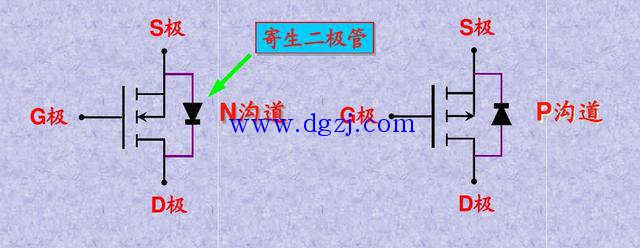

先看看图有个认识。如下图。

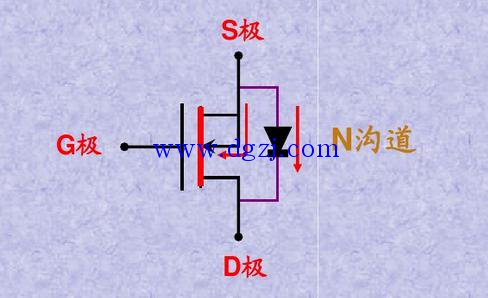

寄生二极管的方向与沟道箭头方向一致的是“N沟道MOSFET”,如下图。

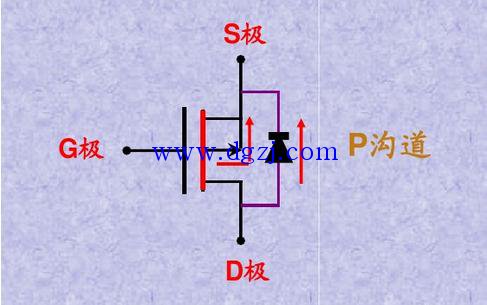

同样,寄生二极管的方向与沟道箭头方向一致的是“P沟道MOSFET”。如下图。

最后判断输入输出方向及导通电压

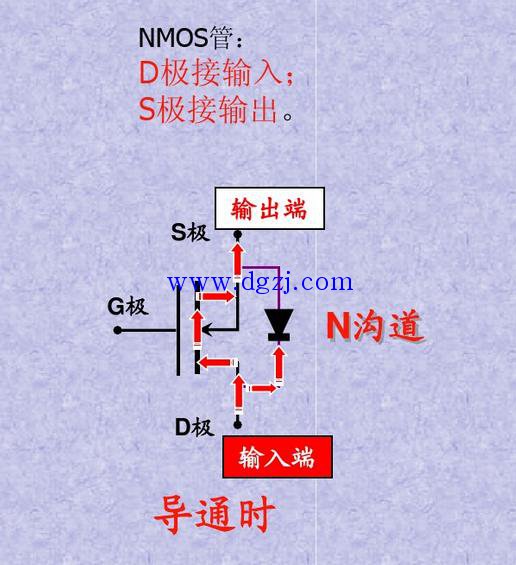

MOS管的输入输出方向是与寄生二极管的方向相反。如NMOS管,下图所示。

一般导通电压为:N沟道MOS 当Ug大于Us ,约3v~5v时导通。

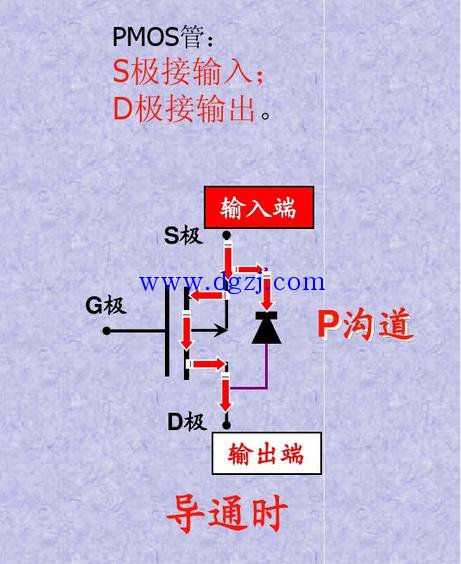

类似,如PMOS管的输入输出方向同样是与寄生二极管的方向相反。如下图。

一般导通电压为: P沟道MOS当Ug小于Us,约3v~5v时导通。
