接近开关npn与pnp的区别及选择

PNP、NPN 表示的意思是什么。P表示正、N表示负。PNP表示平时为高电位，信号到来时信号为负。NPN表示平时为低电位，信号到来时信号为高电位输出。接近开关和光电开关只是检测电路不同输出相同。至于PLC接线，一般用NPN的较多。但多数的日本的PLC有日本型、世界型、和通用型。进入中国的多数为世界型和通用型。可直接用NPN型。接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。
　　PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。
　　传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。传感器的NPN和PNP是根据输出晶体管的型号来的。NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。


　　PNP与NPN型传感器根本的区别在哪？
　　PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。但输出信号是截然相反的，即高电平和低电平。NPN输出是低电平0,PNP输出的是高电平1.
　　PNP与NPN型传感器（开关型）分为六类：
　　1、NPN-NO（常开型）
　　2、NPN-NC（常闭型）
　　3、NPN-NC+NO（常开、常闭共有型）
　　4、PNP-NO（常开型）
　　5、PNP-NC（常闭型）
　　6、PNP-NC+NO（常开、常闭共有型）

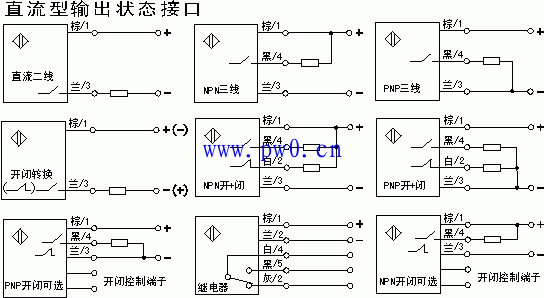

　　PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
　　1、PNP类
　　PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
　　对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC.
　　对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC.当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。
　　对于PNP-NC+NO型，其实就是多出一个输出线OUT,根据需要取舍。
　　2、NPN类
　　NPN是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov.
　　对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV.
　　对于NPN-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V.当有信号触发后，输出线是悬空的，就是0V线和out线断开。
　　对于NPN-NC+NO型，和NPN-NC+NO型类似，多出一个输出线OUT,及两条信号反相的输出线，根据需要取舍。
