公共照明线路结构与原理图解

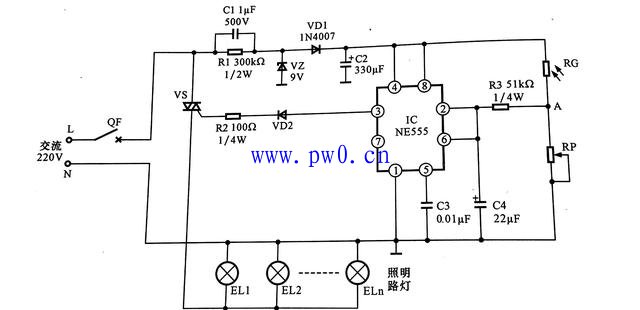

公共照明线路图如下：

公共照明线路中的部件符号说明：
1.断路器：用字母QF标识，在线路中作为总开关，也可采用具有过载和短路保 护功能的继电器。
2.双向晶闸管：用字母VS标识，作为可控开关器件，控制照明路灯供电的接通和断开。
3.稳压二极管：用字母VZ标识，在线路中作为稳压器件，用于稳定电压。
4.光敏电阻器：用字母RG标识，是公共熊朗线路中最常用的一种感测元件，通过 感知光线变化其自身阻值发生变化，并将这种变化作为重要的触发信息，来触发线路工作。
5.NE555时基集成电路：用字母lC标识，其内部由模拟电路和数字电路组合而 成，兼有模拟电路和数字电路的特点。
6.照明路灯：用字母EL标识，在线路中通常为多个照明路灯串联连接，以同时 对某一区域路灯的点亮和熄灭进行控制。
公共照明路灯的控制过程是：
合上供电线路中的断路器QF,接通交流220 V电源。
交流220 V电压经整流和滤波电路后，输出直流电压为线路中的时基集成电路IC供电， 线路进入准备工作状态。
夜晚来临时，光照强度逐渐减弱，光敏电阻器RG阻值逐渐增大。
光敏电阻器RG阻值增大，其压降升高，分压点A点电压降低。
加到时基集成电路IC的2、6脚的电压变为低电平。
时基集成电路IC2,6脚为低电平时，内部触发器翻转，其3输出高电平，二极管VD2导通。
VD2导通后，触发晶闸管VS导通，照明路灯形成供电回路，EL1~ELn同时点亮。
当第二天黎明来临时，光照强度越来越高，光敏电阻器RG的阻值逐渐减小。
经光敏电阻器RG分压后加到时基集成电路IC2,6脚上的电压又逐渐升高。
当IC2脚电压上升至大于2/3VDD时，6脚电压也大于2/3VDD,使IC内部触发器再
次翻转，IC3脚输出低电平，二极管VD2截止、晶闸管VS止。
晶闸管VS截止，照明路灯EL1～ELn供电回路被切断，所有照明路灯同时熄灭。
