单片开关电源SCH图的设计

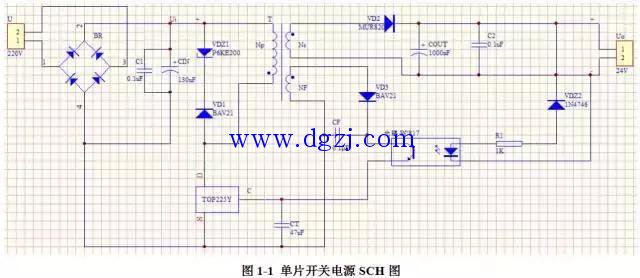

由于本文中所选择的单片开关电源较为简单，而且选取的电路图结构也较为的清晰，所以在绘制SCH的过程中并没有多大的问题，绘制后的如图1-1所示。

​节点的处理
在Protel 99SE中，节点的作用就是，将两个相交的导线连在一起；如果没有节点，这两根线就是相互独立的。也可以这里理解，有节点的两根导线为同一个网络。
Protel 99SE对于节点的默认设置是只要绘制两条相交的直线，就会自动产生一个节点。这个节点的产生有一些情况下是不需要的、也不应该存在的，这时候就需要对其进行删除的处理，至于哪些节点是需要的、哪些是不需要的，这就要根据电路图来具体问题具体分析了。
像本文所选则的单片开关电源图来说，很明显在电压输出端，VDZ2连接到“+”级，但是在经过“-”级那根线的时候，由于是两条相交的直线，Protel 99SE就对其进行默认的添加节点，就出现了如图1-2所示的情况。但是，根据电路图的分析可知，此处VDZ2不应该与电压输出端“-”极相连。

对于像图1-2的这种情况，就需要删除节点，单击需要删除的节点，在其选中状态下，按下“Delete”，就能对其进行删除操作。当然，还有极少部分的情况下，需要对绘制的SCH图进行节点的添加，这时候只需要通过【Place/Junction】，就可以放置节点了。
在绘图的时候需要对这一点尤为的注意，因为节点的存在与否可能直接导致了整个电路的通断、以及其后PCB版图的制作成败。

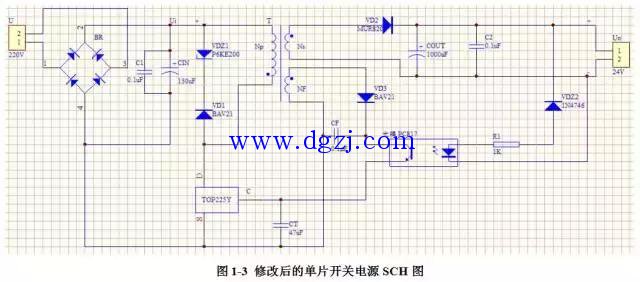

对图1-1进行修改后，如图1-3所示。
