钢索配线施工做法图解

（1）适用范围：钢索配线一般适用于屋架较高，跨距较大，而灯具安装高度又要求较低的工业厂房内。
（2）基本内容：钢索配线就是在钢索上吊瓷瓶配线、吊钢管（或塑料管）配线或吊塑料护套线配线，同时灯具也吊装在钢索上。
（3）钢索的选择 ：钢索布线用的钢绞线和圆钢的截面，应根据跨距、荷重、机械强度选择。采用钢绞线时最小截而不宜小于10mm2：采用镀锌圆钢作为钢索，直径不应小于10mm。应优先使用镀锌钢索，不应采用含油芯的钢索，钢索的单根钢丝的直径应小于0.5mm。在在潮湿或有腐蚀性介质及易贮纤维灰尘的场所，应使用塑料护套钢索，以防止钢索生锈，影响安全运行钢索不应有扭曲和断股现象。
（4）施工工艺：
1）钢索安装： 钢索中问固定点问距不应大于12m；预理加工件的尺寸不应小于120 X 60X 6焊在铁件上的锚固钢筋的直径不应小于8mm，其尾部要焊成燕尾状。在钢索土敷设导线及安装灯具后，钢索的弛度不应大于100 mm.

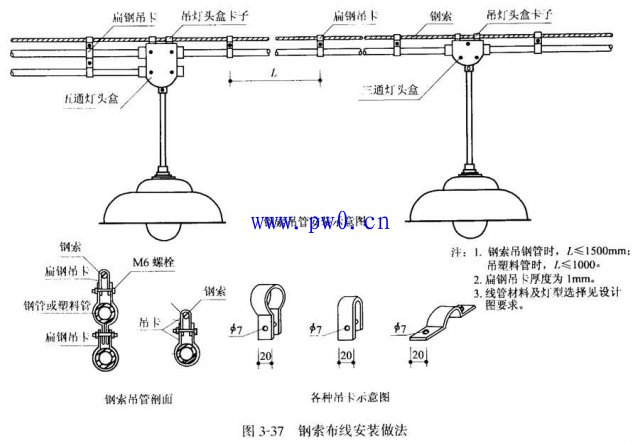

2）钢索吊管配线：这种配线就是在钢索上进行管配线。在钢索上每隔1.5 m设一个扁钢吊卡，扁钢卡子的宽度不应小于20mm,再用管卡将管子固定在吊卡上。在灯位处的钢索上，安装吊盒钢板，用来安装灯头盒。灯头盒两端的钢管，应跨接接地线，以保证管路连成一体，接地可靠，钢索亦应可靠接地。当在钢索上吊硬塑料管配线时，灯头盒可改用塑料灯头盒，管卡也可改为塑料管卡，吊卡也可用硬塑料板弯制。
3）钢索吊瓷柱配线在钢索上进行瓷珠配线和吊管配线的不同处就是把吊管用的吊卡改成安装瓷珠的吊卡根据敷没导线的不同，有6线、4线和2线等几种形式。吊卡安装间距不应大于1.5m,屋内的线问距离不应小于50mm，屋外的线间距离不应小于100mm.扁钢吊架的终端应加直径不小于3mm拉线钢索用的吊架或支架安装时，一般应使用不小于30mrn X 30mm X 3mm的角钢或40mm X 4mm约扁钢。
4）钢索吊塑料护套线配线 钢索吊塑料护套线配线，敷设时从钢索的一端开始，可以用铝片将导线直接扎紧在钢索上，铝片卡间距不应大于50mm，灯头盒的固定和上面所讲的相同，导线进人线盒时，要在距接线盒不大于100mm处进行固定。
