为什么要重复接地?重复接地的作用

为什么要重复接地?重复接地的作用
在中性点直接接地的低压配电系统接零时，将零线上的一点或多点再次与大地作金属性连接，称为重复接地，见图2-6（b）所示；没重复接地，见图2-6（a）所示。
在低压三相四线制中性点直接接地线路中，在安装时,应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。
零线重复接地能够缩短故障持续时间，降低零线上的压降损耗，减轻相、零线反接的危险性。在保护零线发生断路后，当电气设备的绝缘损坏或相线碰壳时，零线重复接地还能降低故障电器设备的对地电压，减小发生触电事故的危险性。因此零线重复接地在供电系统中具有相当重要的作用。
当系统中发生碰壳短路时，重复接地可以降低零线的对地电压，在零线断裂或零线与相线交叉连接时，可以减小触电的危险。
在中性点直接接地的低压系统接零时，必须实行重复接地。对实行重复接地的要求如下：
（1）在低压架空线末端及沿线每1km处重复接地。当高低压线路共杆架设段两端的终端杆上，低压线路的零线要接地；没有专用线芯作零线，或利用电缆金属外皮作零线的低压电缆线路；电缆和架空线在引入车间或大型建筑物处。

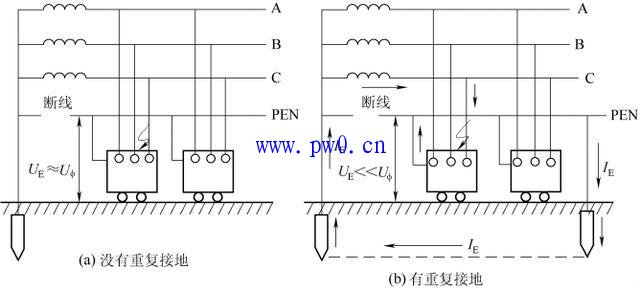

图 2-6 重复接地与非重复接地示意图
