沟通三跳与重合闸问题详解

一、重合闸沟通三跳的产生

分相断路器在高压网络的普及，使得保护装置均具备选相跳闸功能，从而导致了具有选相重合的综合重合闸装置的出现。当由于重合闸原因不允许保护选跳的情况下，就要求重合闸装置具有沟通三跳的逻辑。

二、沟通三跳的实现

1、由重合闸装置判断沟通三跳后，输出沟通三跳接点，与保护动作信号接点串联接入操作箱的三跳回路。此输出的沟通三跳接点应为常闭接点，以适应在装置故障或失电的情况下仍能输出的要求。此方式在三跳情况下仍然会输出沟三接点。

2、如果重合闸装置与断路器保护或线路保护共用出口回路时，在装置判断满足沟通三跳逻辑时，可直接出口跳三相。

三、沟通三跳的条件

1、三重或停用方式

2、装置故障或失电

3、重合闸充电未满



保护单跳

保护两跳

保护三跳

重合闸单重方式

单重

两重

三重

重合闸三重方式

沟三→三重

沟三→三重

三重或沟三→三重

重合闸综重方式

单重

两重

三重或沟三→三重

重合闸停用方式

沟三

沟三

沟三

重合闸充电未满

沟三

沟三

沟三

装置故障或失电

沟三

沟三

沟三

三、南自的PLS632断路器保护沟通三跳逻辑说明

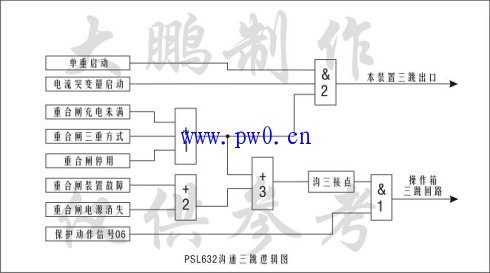

南自的PLS632断路器保护，同时采用了上述两种方式实现沟通三跳，见图。

1、重合闸在满足①充电未满、3②三重方式、③停用，三个条件中的任一个时通过或门1打开与门2，此时重合闸单重启动且有电流突变（防止开入故障造成误动）即通过与门2出口跳三相。

2、重合闸在满足①充电未满、3②三重方式、③停用、④装置故障、⑤装置失电，五个条件中的任一个时，通过或门3输出沟通三跳接点，该接点与线路保护的动作信号接点串联接入操作箱三跳回路，在保护动作时不经选相立即三相跳闸。
