并联电容器主要由电容元件、浸渍剂、紧固件、引线、外壳和套管组成，其结构如图1所示。

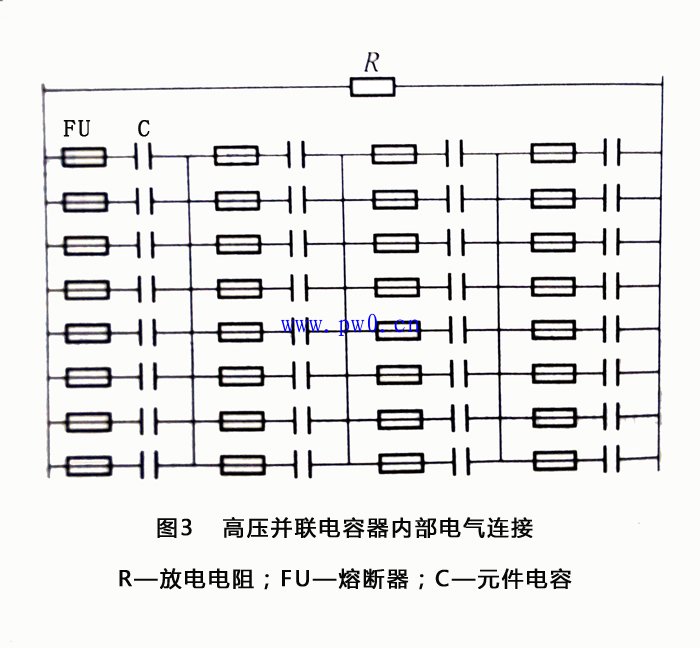

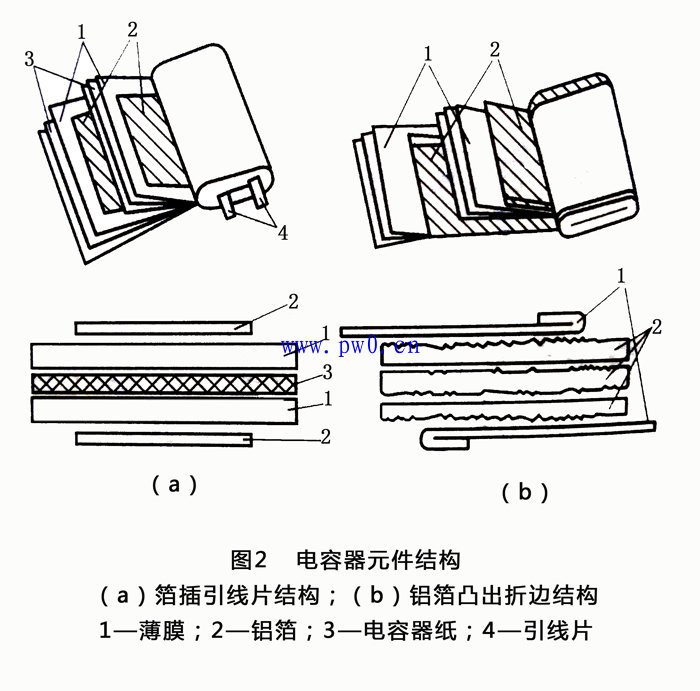

1.电容元件。电容元件是用一定厚度和成熟的固体介质与铝箔电极卷制而成，如图2所示。为适应各种电压等级电容器耐压的要求，可由若干个电容元件并联和串联起来，组成电容器芯子。固体介质可采用电容器纸、膜纸负荷或纯薄膜作为介质。在电压为10KV及以下的高压电容器内，每个电容元件上都串有一熔丝，作为电容器的内部短路保护，其内部电气连接如图3所示。当某个元件击穿时，其他完好元件即对其放电，使熔丝在毫秒级的时间内迅速熔断，切除故障元件，从而使电容器能继续正常工作。

单元电容器安装在框架上，根据不同的电压和容量作适当的电气连接，单台三相电容器的芯子一般接成三角形接线。出现端子通过导线与箱盖上的套管相连，供进出线及刚点线圈使用。

2.浸渍剂。为了提高电容元件的介质耐压强度，改善局部放电特性和散热条件，电容器芯子一般放于浸渍剂中，浸渍剂一般有矿物油，氯化联苯、SF6气体等。
3.外壳、套管。电容器的外壳一般采用薄钢板焊接而成，有利于散热，但绝缘性能较差，表面涂阻燃漆，壳盖上焊有出现套管，箱壁侧面含有吊攀、接地螺栓等。大容量集合式电容器的箱盖上还装有油枕或金属膨胀器及压力释放阀，箱壁侧面装有片状散热器、压力式温控装置等。接线端子从出线瓷套管中引出。

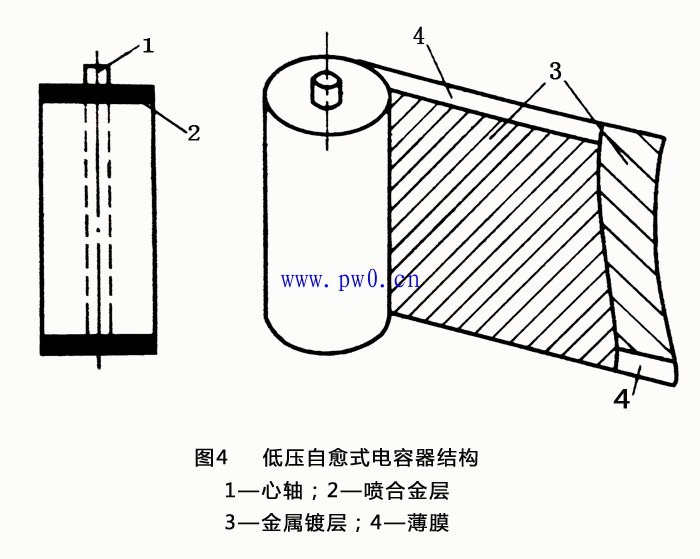

目前在我国低压系统中自愈式电容器已经完全取代了老式油浸式电容器。自愈式电容器具有优良的自愈性能、介质损耗小、温升低、寿命长、体积小、质量轻等特点。自愈式电容器结构如图4所示，采用聚丙烯薄膜作为固体介质，表面蒸镀了一层很薄的金属作为导电电极。当作为介质的聚丙烯薄膜被击穿时，击穿电流将穿过击穿点。由于导电的金属镀层电流密度急剧增大，并使金属镀层产生高热，使击穿点周围的金属导体迅速蒸发逸散，形成金属镀层空白区，击穿点自动回复绝缘。
