台达PLC与触摸屏小数点运算总结

台达PLC与触摸屏小数点运算总结

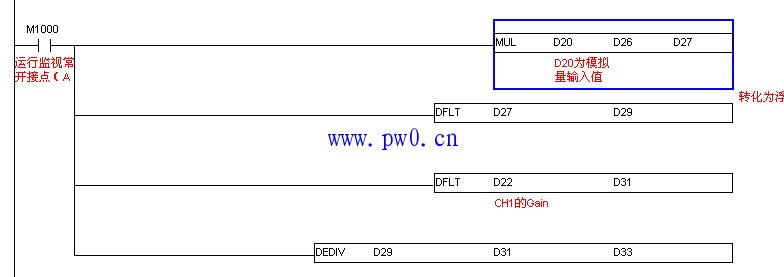

1.　乘法MUL指令，16位的D20和16位的D26相乘，存于D27中，结果D27为低位，D28为高位。自动转化为32位。
2.　除法运算，要小数点时，必须转化为浮点型，指令DFLT（FLT）。此处使用了DFLT将D27转为浮点后保存在D29中，因为D27是32位。
3.　转化为浮点型后，直接用DEDIV进行除法操作，结果存于D33中。

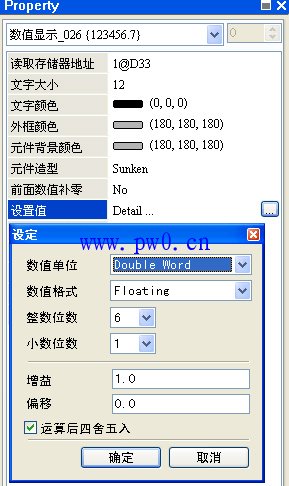

4.　触摸屏中我们直接将这个浮点型的D33显示出来，数值单位Double Word，格式为Floating。触摸屏组件“数值显示”需要做正确设置才能正常显示：


触摸屏这里有个问题，数值设定中，浮点型Floating，且是Double Word，竟然整数和小数位数加起来最多只有8位，实在不解？？？？
plc：台达DVP40ES200R
触摸屏：台达DOP-B07S201
