开启式负荷开关的结构特点及应用示例

低压开关是指工作再就留电压小于1200V、直流电压小于1500V的电路中，并且用来对电路起到通断、控制、保护以及调节作用的开关。它是民用电气环境中常用的基本电器之一。常见的低压开关主要包括开启式负荷开关、封闭式负荷开关和组合开关3种。
1.开启式负荷开关的功能、结构特点
开启式负荷开关又称胶盖闸刀开关，其主要作用是在带负荷状态下接通或切断电路。通常用在电气照明电路、电热回路、建筑工地供电、农用机械供电或作为分支电路的配电开关。
通常情况下可将开启式负荷开关分为两极式和三极式两种。图1所示为典型两极开启式负荷开关的实物和外形、结构和电路符号。如图可知，该开启式负荷开关主要由瓷底座、胶盖、紧固螺母、触刀、瓷柄等组成。

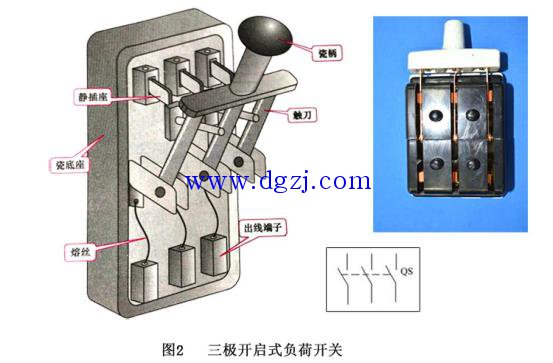

三极开启式负荷开关主要应用于三相供电电路中，这种开关的额定电压为380V作用，他的额定电流也基本等于或大于普通照明电路的最大工作电流，图2为应用在供电电路中的三极开启式负荷开关，以及结构和电路符号，这种开启式负荷开关可用于接通和切断小电流配电系统电路，也可用于小容量（5.5kw及以下）三相异步电动机的全压启动操作。目前，这种开管主要用于农村的电力灌溉、农产品加工等线路中。

2.开启式负荷开关的应用示例

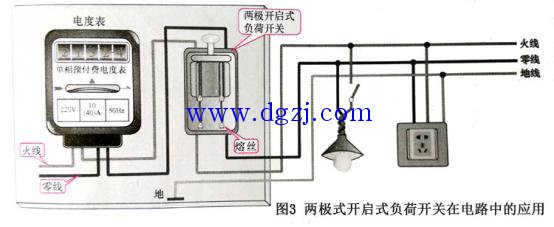

图3为两极开启式负荷开关在电路中的应用图，其实表示的就是咱们再农村常见的每家每户挂在自家院内的配电箱，配电箱内一般有一个电闸和一个电表（如图所示），它通过熔丝连接市电与灯泡（负载），当负载电流大于限定电流时，熔丝将被烧断，负荷开关将自动断开，达到保护电路的目的。

3.开启式负荷开关的安装

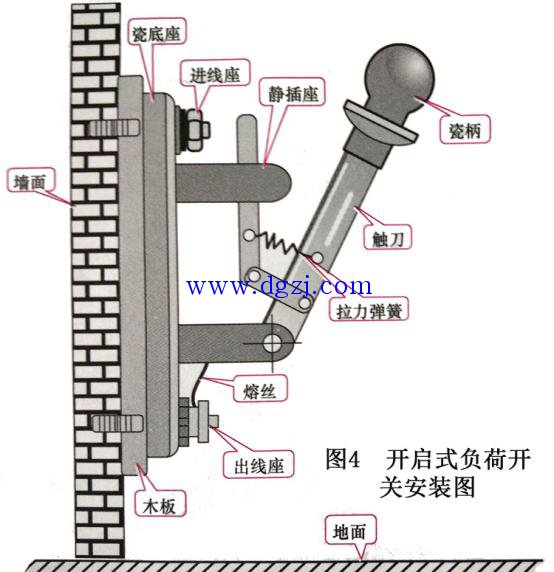

在安装开启式负荷开关时，应垂直安装，静插座必须装在上方，以防止底座松动时，因触刀自重小落而误合闸，从而造成以外事故（配电箱内安装同理）。从图4可知，该开关还包括拉力弹簧，主要作用是能更快速地将触刀通断，以免发生大量电弧。

4.开启式负荷开关的使用要点

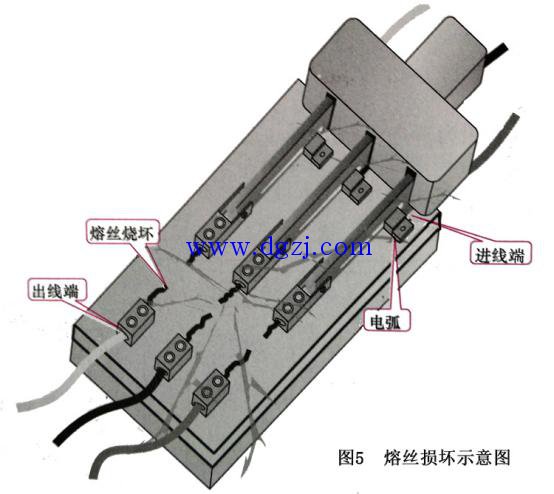

在使用开启式负荷开关时，操作人员要快速的将闸刀拉下，否则电弧不易熄灭，从而造成熔丝等零件损坏，图5所示为熔丝损坏示意图。
若熔丝损坏，更换同一规格的熔丝即可。在更换熔丝时要将瓷柄拉下来，以保证检修时的安全。

5.开启式负荷开关的选择
选择开启负荷开关时，应参照其电压和极数、额定电流、负载性质等因素，例如，当电器设备的容量超过6kw时，不易采用开启式负荷开关因为在这种情况下切断电路，开启式负荷开关的触刀与静插座之间将产生较大的电弧，会烧损触点，还有可能烧伤操作人员或损坏其他配电设备。
由于这种开启式的负荷开关使用比较广泛，而且有裸露在空气中的刀闸，所以一般我们都会将其安装在配电箱内，由专人操作，以防止误操作引发事故。
