1．8kHz信号发生器电路图

  本电路选用最佳工作状态和合理分配谐振回路元器件的温度系数。在谐振两端还采用了交流稳压措施，从而获得了优良的输出幅度和频率稳定度。温度在+25摄氏度正负20摄氏度。电源电压即使在-24V变化-40%的范围内变化，频率f《2Hz、输出电平dB《0.26dB。
  1、技术指标
  a、工作频率：1.8kHz正负4Hz； b、频率稳定度（包括准确度）：f《正负4Hz（+25摄氏度正负20摄氏度）； c、输出电平：-13dB/300欧。
  2、工作原理

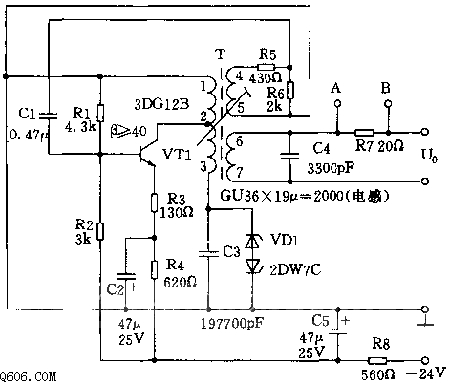

  电路如图所示。1.8kHz振荡器采用单管调谐变量器反馈式的LC振荡电路。它由VT1、C3、T和电阻、电容等组成。振荡频率由L1-3与C3串联谐振频率决定。L4-5和C1构成反馈回路，为防止反馈信号过大，在L4-5输出端加一节L型衰耗器。

  为了减少非线性失真，振荡器输出采用了调谐变量器T，1.8kHz信号由调谐变量器线圈L6-7固定电平输出，电平为-13dB/300欧。为了防止1.8kHz信号从电源回路串入电源中去，在电源入口处加R8、C5去耦电路。
  为了减小源度变化，电源电压变化对输出电平的影响，在振荡电路中采用2DW7C稳压管进行交流稳幅。当振荡管VT1集电极交流峰值电压低于稳压管反向击穿电压时，稳压管VD1中没有电流流过，故呈现高阻抗；当振荡输出电平超过稳压管反向击穿电压时，稳压管两端电压就有一定数值电平，从而使振荡器输出电平在温度为25正负20摄氏度范围内，电源电压变化正负10%，输出电平变化小于正负0.15dB。甚至电源电压下降50%时，也能保持振荡器的可靠性。R1、R2为振荡器中三极管VT1的偏量电阻，R3为局部电流负反馈电阻，C2、C3为去耦电容。
  3、检测方法
  a、1.8kHz信号发生器输出电平为-3dB/300欧，若电平不对则检查VT1，Vce=1.4V左右。 b、测量频率时，调节LC振荡器的电感T中的调谐磁芯即可满足所需频率。 c、如输出信号电平达不到额定值，可在A、B端用一根金属线短接，即可提高输出电平。
