发铃信号发生器电路图

  发铃信号发生器一般为通讯设备的呼叫信号源。呼叫发送振荡器在自动交换系统的控制下，可发出移频呼叫信号，以选择呼叫对方所需用户。

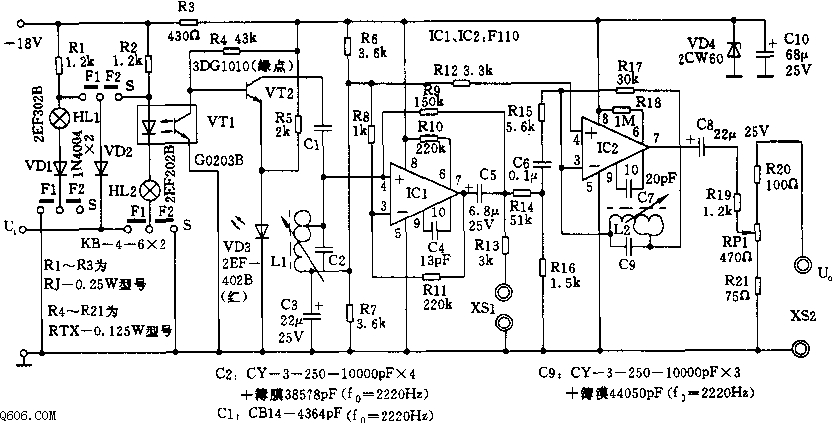

  发铃信号发生器由移频控制电路、LC移频振荡器、输出电路组成。电路如图所示。
  LC移频振荡器采用线性集成运放LC振荡电路，由于选取合适的工作状态和合理的分配谐振回路元器件的温度系数，从而获得优良的输出幅度和频率稳定度。呼叫信号采用移频方式，F1=F0-30Hz，F2=f0+30Hz，常送信号频率F1或F2可选择，由拨动开关S控制，常送信号频率为F1.移频振荡器是受控制电路的控制。当自动交换系统给移频控制电路送出U1（地）时，控制电路变更谐振回路电容量，从而达到移频之目的。控制电路中加有频率指示灯，显示发铃信号发生器的工作状态。
  输出电路采用线性集成运放LC调谐放大电路，回路调谐于虚拟中心频率，并具有约100Hz带宽，用以选出呼叫信号，抑制移频振荡器无用的调制产物。微调回路谐振频率，可使输出移频信号的电平差达到最小。
  1、技术指标
  a、虚拟中心频率：2220Hz； b、移频频宽：F0正负30Hz； c、频率稳定度：F'不超过正负5Hz（25正负25摄氏度）； d、输出电平：-32dBm，调节范围+10/-5dB； e、移频电平差：《0.5dB。
  2、工作原理
  1）移频控制电路
  VD1～VD3、VT1～VT2、R1～R5、HL1～HL2、S组成移频控制电路，设开关S置于F1，+18V电源经R1、HL1、VD1至地形成通路，这时VD1导通，HL1（黄色）灯亮。VT1是一只光电耦合器，它是由一只发光二极管和一只光敏三极管封装在一起组成，当二极管无电流通过时，光敏三极管处在“截止”状态。静态时，Ui为高电位，因此VT1中二极管无电流通过，电源经R4供给VT2基极电流，使VT2工作点进入饱和区。电容C2被并联在振荡槽路两端，这时振荡器输出频率为低频F1；起动时，Ui由高电位变为低电位，+18V电源经R2、VT1、HL2、S至地、HL2（绿色）灯亮，VT1处于“接通”状态，VT2截止，电容C2退出振荡槽路，这时振荡器输出频率为高频F2.同时，由于VD2导通而使VD1截止，HL1灯灭。当技号时，Ui的电位相应变化，重复上述过程，振荡器送出交变的F1、F2移频信号。R1、R2是限流电阻，R5是发光二极管VD3的偏置电阻。开关S置于F2位时，静态时发送频率为F2，起机时频率为F1.

  2）移频振荡器
  R7～R12、IC1、C1～C5、L1组成移频振荡器。选频网络由L、C并联谐振回路组成，振荡频率由C1、C2、L1决定。输出电压通过R9反馈到运算放大器IC1的同相输入端。R9和L、C选频网络组成正反馈支路，使电路产生振荡。
