语言滤波器电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介在语音传输系统中希望中频要比高频和低频更为突出。这可以采用图a网络实现。如果将50k欧电位器滑动触点向下调，则可使该网络的频率特性曲线具有近似直线形状。触点向上端调，则

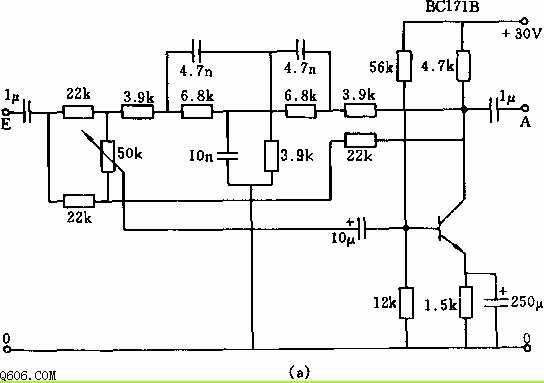

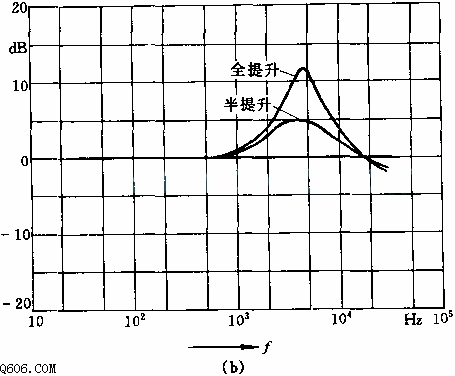

在语音传输系统中希望中频要比高频和低频更为突出。这可以采用图a网络实现。如果将50k欧电位器滑动触点向下调，则可使该网络的频率特性曲线具有近似直线形状。触点向上端调，则语音传输频带中点放大系数约为12dB（4～5kHz间），如图b所示。该电路输入电阻约为10k欧，输出电阻约为5k欧。电路吸收的电流约为3mA。
