方波时钟电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

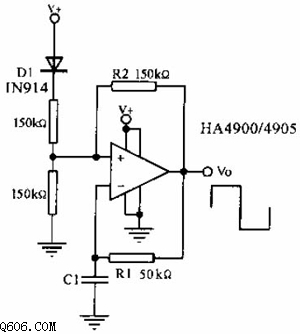

简介HA-4900/4905高精度比较器集成电路包含有4个比较器,利用其中1个比较器就可以构成频率稳定性极佳的固定频率方波发生器,其输出可用作时钟信号。R1和C1决定频率的大小,R2提供再生反

  HA-4900/4905高精度比较器集成电路包含有4个比较器,利用其中1个比较器就可以构成频率稳定性极佳的固定频率方波发生器,其输出可用作时钟信号。R1和C1决定频率的大小,R2提供再生反馈。在频率高达100kHz时,为了提高频率精度,可以把C1换成晶体。该电路的振荡频率为f=1/2.1R1C1.
