远程发射机电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介该发射机提供调整八木和其他波束天线用的远场信号源。Q1为Pience振荡器，工作在7.06MHz晶体的振荡主模，可用来测量20、15、10m频段的14.12、21.18、28.24MHz的场强。天线为两段1.5m长，连成

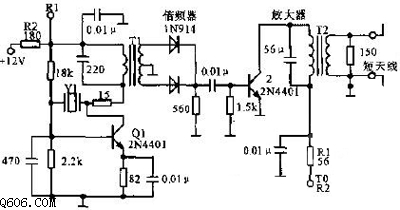

该发射机提供调整八木和其他波束天线用的远场信号源。Q1为Pience振荡器，工作在7.06MHz晶体的振荡主模，可用来测量20、15、10m频段的14.12、21.18、28.24MHz的场强。天线为两段1.5m长，连成偶极形式。T1是Amidon骨架T50-2，初级22圈，次级20圈带中心抽头。T2用同样骨架，初级22圈，次级5圈。
