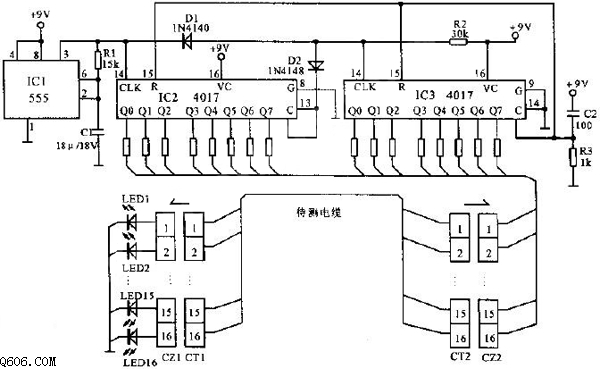

电缆自动检测电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介用555电路制作成频率f=1Hz的对称方波振荡器，由3脚接至IC2的CLK端，每送出16个脉冲，则按IC2：Q0～Q7；IC3：Q0～Q7的顺序轮流输出正脉冲，C2、R3为IC2、IC3提供开机清零信号，若不接则IC的输
