彩电伴音电路图（TA8218AH）

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介如图所示是彩色电视机常用伴音电路，TA8218AH引脚功能及参考电压： 1脚：1.9V——反向输入端 2脚：2.1V——R路音频信号输入端 3脚：0V——地 4脚：1.9V——反向输入端 5脚：2.1V——重低音

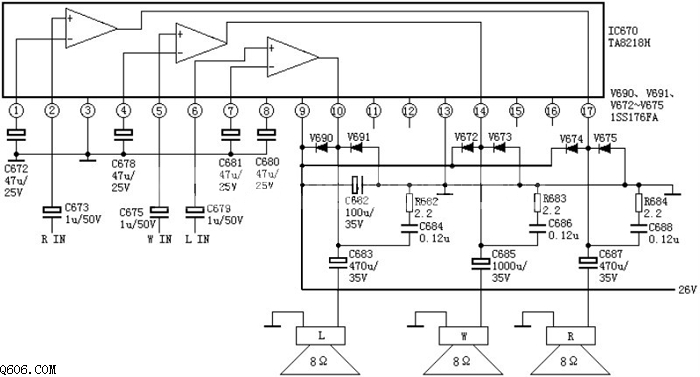

如图所示是彩色电视机常用伴音电路，TA8218AH引脚功能及参考电压：

1脚：1.9V——反向输入端

2脚：2.1V——R路音频信号输入端

3脚：0V——地

4脚：1.9V——反向输入端

5脚：2.1V——重低音音频信号输入端

6脚：2.1V——L路音频信号输入

7脚：1.9V——反向输入端

8脚：8.9V——滤波

9脚：26V——电源

10脚：13V——L路音频信号输出

11脚：4.7V——静音

12脚：4.5V——空

13脚：0V——地

14脚：13V——重低音信号输出

15脚：5.0V——空

16脚：4.6V——静音

17脚：13V——R路音频信号输出
