太阳能充电器电路图
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16
简介 电路中的非门1、2组成多谐振荡器,其振荡频率为70kHz,非门3~6并联使用以增大驱动能力。VT1为小功率场效应管,作为开关管作用。电感L1作为其漏极负载。当VT1导通时,L1上的感应电动势

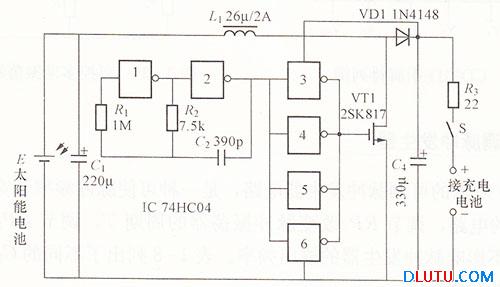

电路中的非门1、2组成多谐振荡器,其振荡频率为70kHz,非门3~6并联使用以增大驱动能力。VT1为小功率场效应管,作为开关管作用。电感L1作为其漏极负载。当VT1导通时,L1上的感应电动势为左正右负;当VT1截止时,L1上的感应电动势的极性倒转,为左负右正,与太阳能电池串联后对镍镉电池进行充电。
