电平指示器电路图

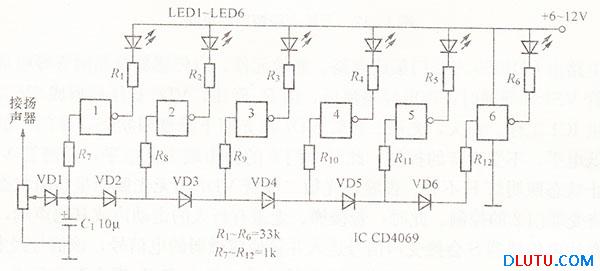

电平指示器电路如图所示。当无信号输入时,各非门的输入端均为低电平,其输出端为高电平,发光二极管LED1~LED6均不发光。当有信号输人时,各非门输人端的电平随输人信号电平大小而变化,当某一非闸的输入端达到高电平时,其输出端便为低电平,与非门相对应的发光二极管便会点亮。当输入信号的电平足够大时,各非门输人端均会成为高电平,各非门输出端均为低电平,发光二极管LED1~LED6均发光。因此根据LED1~LED6的发光情况便可指示出输入电平的大小。该电路适用于小型录放机。

发光二极管电压表利用了数字集成电路的阈值特性,使发光二极管的点燃阈值十分准确,可供电动车辆作电压指示器用,测量电压范围为10~15V,步进为1V。
发光二极管电压表电路如图所示。CD4069集成电路中的六个非门构成了阈值电路,非门的阈值电平均为VDD/2,当非门输入端电压超过阈值电压时,非门输出为低电平,此时作为非门负载的发光二极管导通发光。雨当非门输出为高电平时,发光二极管截止熄灭。非门及发光二极管的供电电压由集成稳压电路IC2提供,被测电压经R1~R7组成的分压器分压后,分别供给非门1~6的输人端,因此,非门输人端电压的变化正比于被测电压的变化。R1和C2构成低频滤波器,R8~R13为限流电阻。
