固体录音机电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介固体录音机电路如图所示。ICl为“傻瓜”式语音录、放集成电路PT-8815／20／30。制作时，按下录音开关Sl，发光二极管LED通电点亮，表示ICl进入录音状态，这时对着扬声器BL录音。录制完

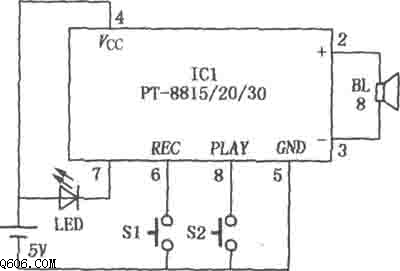

固体录音机电路如图所示。ICl为“傻瓜”式语音录、放集成电路PT-8815／20／30。制作时，按下录音开关Sl，发光二极管LED通电点亮，表示ICl进入录音状态，这时对着扬声器BL录音。录制完毕后，按下放音开关S2，即可将刚才录入的声音放出。该电路可广泛应用于各种需要语音提示的场合。
