四相步进电机原理图

本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。

　　1. 步进电机的工作原理

　　该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。

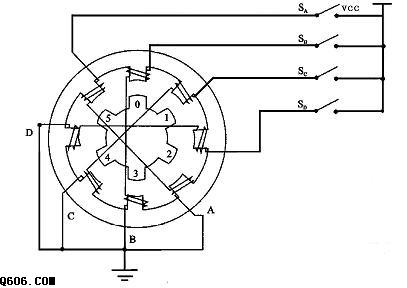

图1 四相步进电机步进示意图
　开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相
绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。

　　当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。

　　四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。

　　单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c所示：

图2.步进电机工作时序波形图
