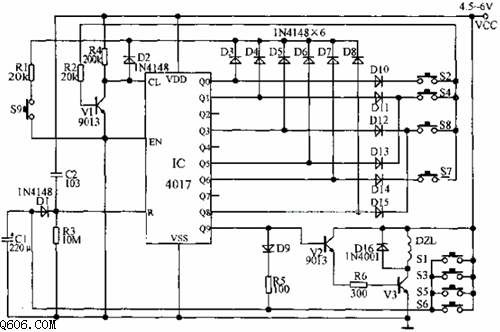

九位按键式密码锁电路图

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介本电路只有五位是密码键,其余四位是伪键。而五位密码键需按照特定程序按动九次后方能开锁,这就极大地提高了开锁的难度。开锁时首先按S2一次,V1导通一次,IC计数一次,Q2=“

  本电路只有五位是密码键,其余四位是伪键。而五位密码键需按照特定程序按动九次后方能开锁,这就极大地提高了开锁的难度。开锁时首先按S2一次,V1导通一次,IC计数一次,Q2=“1”;按S9一次,使R1、D2、R4的分压情况变化一次,IC计数一次,Q1=“1”;然后按S4一次,使IC又计数一次,Q3=“1”;再按S8一次……,当按入正确的密码249894798后,Q9=“1”,V2、V3饱和导通,电磁铁DZL吸合,门被打开。Q9的高电平经R5对C1充电,7秒后R脚为“1”,IC清零,DZL释放,电路恢复初始守候状态。若不知密码者错按伪键(由S1、S3、S5、S6组成)一下,电路就被封锁五分钟。当然,密码也可自己任意安排。
