可控双向电流源电路图

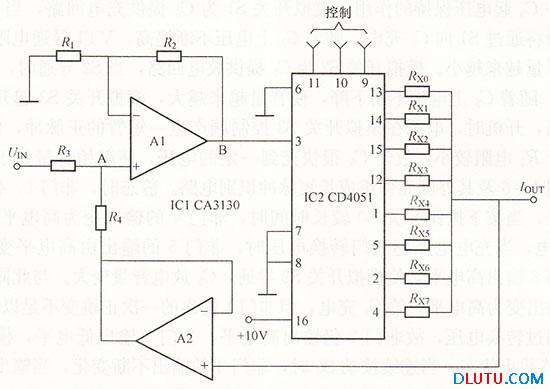

可控双向电流源电路如图所示,它由E1组成的高阻抗电压跟随器及CD4051 8选1双向模拟开关组成。电路中节点A和B的电压可分别由下式确定,即
UA=(Uoot+Uin)/2
UB=UA[1+(R1+R2)]
若R1=R2,则
UB=2UA=Uout+Uin
Iout=Uin/Rout
Rout=Rxi(i=1,2,3,4,…,7)
由上式可见,电路的输出电流可由输入电压Uin及输出电阻Rout控制,若Uin不变时,只要改变Rout便可对输出电流进行控制。

IC2的⑨、⑩、①脚为控制端,当⑥脚为低电平时,控制端对模拟开关的选通功能见下表。当选通的模拟开关启动时,也就选择了相对应的输出电阻Rout。输人电压的极性决定了电路是输出电流源,还是吸收电流源。
