纽曼MP4机的CPU和解码器芯片电路结构

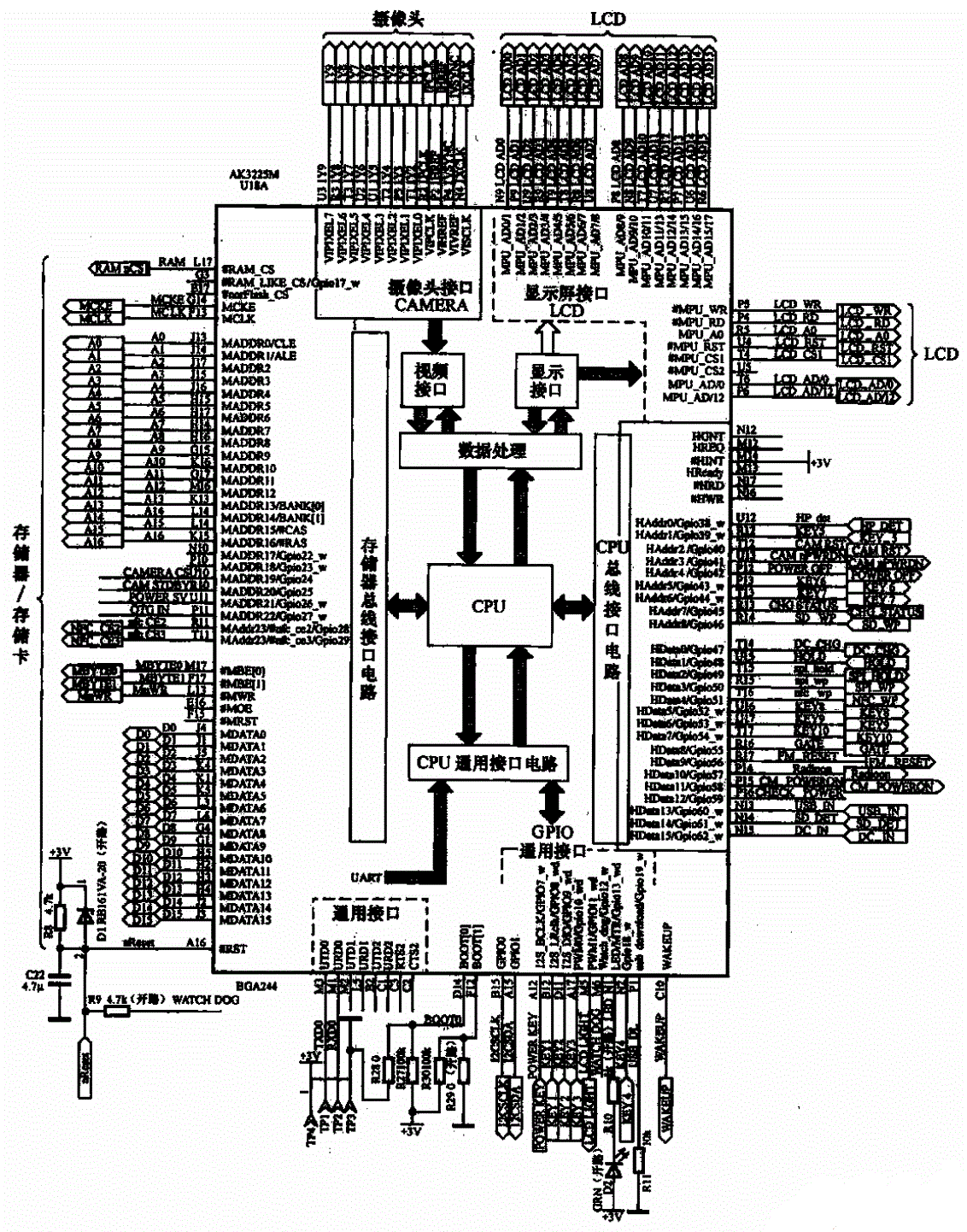

       所示为纽曼MP4机CPU和解码船芯片U18的电路结构，图中示出了该芯片的引脚功能和相关的接口电路。该芯片为AK3225M，有244个引脚，采用球栅阵列型封装方式(OBA)，其内部分别包含电源电路、模拟电路、USB接口电路、存储器／存储卡电路、时钟电路、摄像头接口电路、显示屏接口电路、CPU总线接口电路、通用接口（JTAG、UART、GPIO）等。

       球栅阵列型封装的大规模集成电路其引脚均在集成芯片的下面，可靠性相对较高，但更换难度较大。
